جزئیات محصول:
|
| نسبت دنده: | 102:1 | ویژگی: | IP66 محصور شده است |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی | سرویس OEM: | در دسترس |
| موتور: | موتور الکتریکی | کلاس پوشش: | C5 |
| رنگ: | همان طور که درخواست شد | نصب و راه اندازی: | افقی یا عمودی |
| برجسته کردن: | hydraulic slew motor, solar tracker drive,solar tracker drive |
||

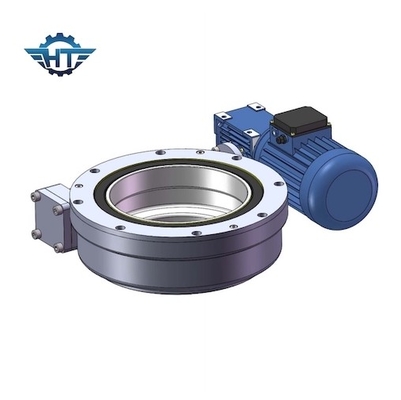

درایو چرخشی چرخ دنده کرم افقی با عملکرد قفل خودکار برای سیستم ردیابی خورشیدی
Worm Gear Slewing Drive توضیحات
درایو slew می تواند با چرخ دنده حلزونی و چرخ دنده مارپیچ باشد.و همچنین برای حلقه چرخان داخلی، می تواند حلقه چرخان توپ تک ردیفه باشد و همچنین می تواند حلقه چرخان توپ دو ردیفه باشد.یکی با دو ردیف می تواند بار بسیار بیشتری را تحمل کند.بسته به درخواست شما می تواند انتخاب شود.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
امکانات
درایو چرخان جعبه دنده ای است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاور چرخش را منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد.
کاربرد
این درایو چرخان از طراحی فشرده برخوردار است که هم نصب و هم نگهداری را تسهیل می کند.همه این مزایا باعث می شود که درایو چرخشی برای انواع وسایل نقلیه ساختمانی، بیل مکانیکی خزنده، وسایل نقلیه سکوی هوایی، وسایل نقلیه ردیابی و غیره مناسب باشد.
