جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE7 |
|---|---|---|---|
| نسبت دنده: | 51:1 | گشتاور خروجی نامی: | 6120 نیوتن متر |
| نگه داشتن گشتاور: | 39000 نیوتن متر | گشتاور کج: | 10 کیلو نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | همان طور که درخواست شد |
| برجسته کردن: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

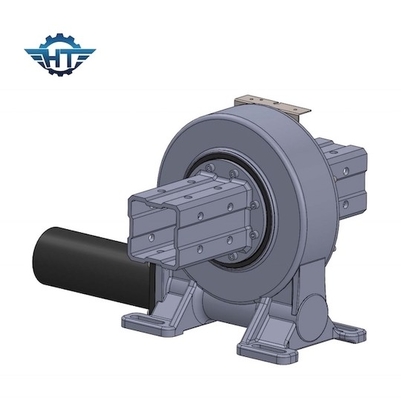

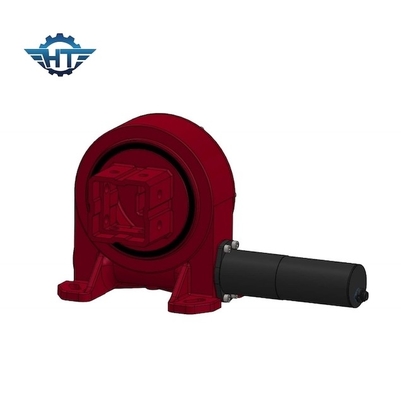

درایو چرخ دنده کرم ساعت شنی برای سیستم ردیابی تک محور لوله مربعی 120 میلی متری
توضیحات درایو چرخ دنده کرم ساعت شنی
درایوهای چرخشی تک محور VE7 حول یک محور می چرخند.درایو چرخشی VE7 با موتور دنده 24vdc می تواند برای اندازه های مختلف طراحی شود تا برای انواع لوله های اصلی مناسب باشد.این محصول همچنین یک محصول استاندارد، ساده ترین و پرکاربردترین است.درایو چرخشی VE7 نصب عمودی و درایو کاملاً بسته را در یک واحد پرقدرت ارائه می دهد.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. گشتاور پشتیبان بالا
2. خود قفل برای بهبود ایمنی سیستم ردیابی خورشیدی
2. توقف سخت در داخل، محدوده از ＋60 تا 60 درجه، اگر مشتریان برنامه مورد نیاز چرخش 360 درجه داشته باشند، نوع خروجی فلنج برای عرضه داریم.
3. محفظه کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا و به حداقل رساندن واکنش
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
برنامه های کاربردی
یاتاقان‌های درایو چرخشی معمولاً در کاربردهایی مانند: توربین‌های بادی، حمل‌کننده‌های بار سنگین، ردیاب‌های خورشیدی، جرثقیل‌های بندری، تجهیزات هیدرولیک، مکانیزم‌های فرمان جرثقیل، سیستم‌های اتوماسیون، دستکاری‌کننده‌های بار سنگین، میزهای کنترل انحراف و زمین یافت می‌شوند.
پرسش و پاسخ
1. چگونه می توانم انتخاب کنم؟
لطفا اندازه قطر چرخ، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئنا، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل
ما بهترین هزینه حمل و نقل را پس از انتخاب موتورهای دنده مناسب به شما می دهیم
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
10 مجموعه پس از تایید نمونه ها
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: ظرف 7 روز؛برای سفارشات دسته ای: ظرف 25 روز.
