جزئیات محصول:
|
| مواد: | QT | مدل: | VE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 7320 نیوتن متر |
| نگه داشتن گشتاور: | 3.9 کیلونیوتن متر | گشتاور کج: | 8 کیلو نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | همان طور که درخواست شد |
| برجسته کردن: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

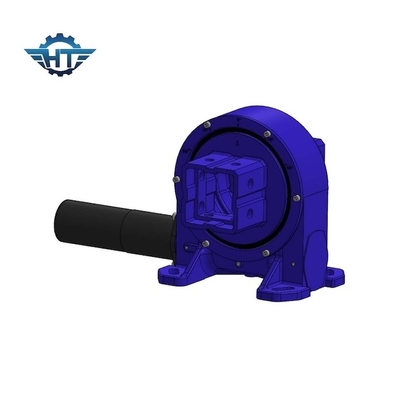

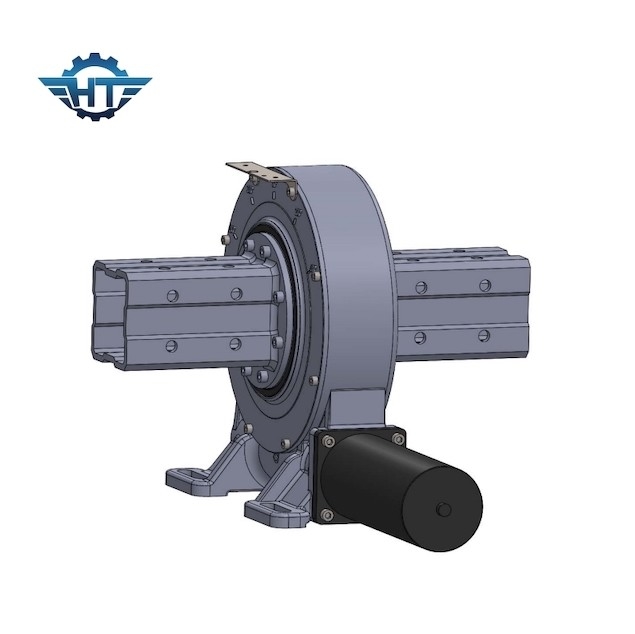

درایو چرخشی تک محور عمودی VE7 برای سیستم ردیابی خورشیدی PV خودکار
توضیحات درایو چرخشی تک محور
نام های زیادی برای درایو چرخان وجود دارد و در حال حاضر نام واحدی وجود ندارد، اگر به آنها گفته می شود: دستگاه چرخ دنده، درایو چرخان، کاهنده چرخشی، واحد درایو چرخشی و غیره. این دستگاه از کرم، چرخ دنده، محفظه، موتور تشکیل شده است. و سایر اجزاءدرایو چرخشی را می توان اساساً به یک درایو کرم تکی و یک درایو چرخشی دوبل تقسیم کرد.این بر اساس یک یاتاقان چرخان است، دارای یک لحظه واژگونی قوی است و از یک جعبه دنده حلزونی بسیار مقاوم در برابر سایش استفاده می کند.انتقال روان باعث اطمینان بیشتر دستگاه کاربر می شود.این درایو کرمی را می پذیرد، تماس چند دندانه می تواند بار بزرگتری را هدایت کند و همچنین دارای عملکرد خود قفل ثابت است.این دستگاه همچنین می تواند به طور گسترده در ماشین آلات ساختمانی و زمینه های انرژی جدید مانند کامیون های مسطح سنگین، جرثقیل های کانتینری، جرثقیل های سوار بر کامیون، وسایل نقلیه عملیاتی در ارتفاع بالا، سیستم های تولید انرژی خورشیدی و غیره استفاده شود.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
1. چرخش ± 60 درجه یا 360 درجه.
2. اتصال موتور در سمت چپ یا راست،
3. بدون نیاز به تنظیم فاصله چرخ دنده.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم، هر 5 سال.
5. استفاده منطقی از فضا
6. دنده خود قفل، بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. دقت بالا
9. درجه حفاظت IP66
قدرت ما
1. مواد خام از تامین کنندگان قابل اعتماد.
2. فرآیند تولید مطابق با سیستم مدیریت کیفیت ISO9001 است.
3. کنترل کیفیت دقیق در فرآیند و بازرسی 100٪ محصول نهایی قبل از تحویل.
4. بازرسی محصول شخص ثالث در صورت درخواست مشتری قابل قبول است.
5. اتخاذ فرآیند طراحی محصول استاندارد و APQP، PPAP، FEMA برای تجزیه و تحلیل برنامه.
خدمات
1. سرویس OEM
2. ما محصولات استاندارد و محصولات غیر استاندارد را ارائه می دهیم.
3. ما نمونه های سفارشی، نقشه های سفارشی، نقشه برداری درب به درب و سایر خدمات را ارائه می دهیم.
4. ما طیف کاملی از خدمات از جمله طراحی، پردازش، بسته بندی، حمل و نقل و غیره را ارائه می دهیم.
بسته بندی و حمل و نقل
1. پر کردن با روغن ضد زنگ
2. بسته بندی با لایه های محافظ
3. ثابت در مورد تخته سه لا، پالت، قاب فولادی
