جزئیات محصول:
|
| مدل: | VE7" | نسبت دنده: | 51:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 6120 نیوتن متر | نگه داشتن گشتاور: | 39 کیلونیوتن متر |
| گشتاور کج: | 10 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 یا طبق درخواست | حداکثر گشتاور: | 10200 نیوتن متر |
| برجسته کردن: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

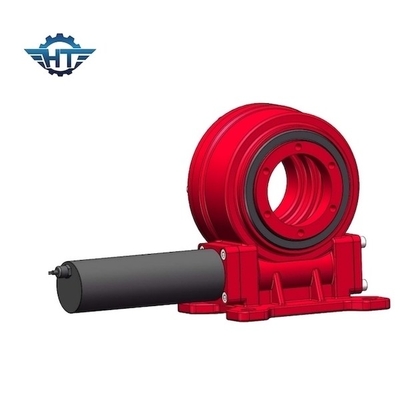

VE7 موتور سیاره ای تک محوره 12 ولتی چرخ دنده چرخ دنده برای ردیاب خورشیدی
Worm Gear Slew Drive توضیحات
قابلیت اطمینان بالا: درایوهای چرخان به گونه ای طراحی و آزمایش شده اند که عمر مزرعه ای 30 ساله را تضمین کنند.بنابراین تمام مواد اولیه باید استانداردهای مورد نیاز ISO9001 و CE را داشته باشند.ما یک کنترل کیفیت صدا را برای اطمینان از تولید محصولات با کیفیت بالا، قابل اعتماد و در عین حال کم هزینه اجرا می کنیم.
عملکرد بالا: درایوهای چرخان با فناوری کرم ساعت شنی تغذیه می شونداستحکام و قدرت گیربکس بسیار زیاد،حداکثر ماندگاری نگهداری بار و همچنین افزایش کارایی و دقت.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
کاربردهای درایو چرخشی شامل ردیاب‌های خورشیدی، توربین‌های بادی، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های تایر، حفارها و بالابرهای خودرو و غیره است.
نصب: درایوهای چرخان را می توان به صورت افقی، عمودی یا ترکیبی از چندین محور نصب کرد.
کنترل کننده
نوع 111
پارامتر:
دقت ردیابی: <± 0.1 درجه (در هوای خوب)
منبع تغذیه ورودی: AC 380 ولت 50 هرتز، منبع تغذیه سه فاز چهار سیم
قدرت خروجی: یک موتور سه فاز AC 380 ولت / 2.2 کیلووات را هدایت کنید
کنترل از راه دور: باس RS 485، ماژول بی سیم LoRa (اختیاری)
درجه حفاظت: IP65
دمای محیط: -25 ℃ تا 50 ℃
پیکربندی و ویژگی ها:
جعبه 400×500×120
کنترل MCU، الگوریتم نجومی و حساسیت به نور
بادهای شدید، رابط حفاظت از دما، حفاظت در برابر اتصال کوتاه، حفاظت در برابر جریان بیش از حد
تنظیم مجدد شب به سمت شرق یا افقی
عملکرد را به صورت دستی اجرا کنید
منبع تغذیه سوئیچینگ داخلی، محافظ برق، ماژول معکوس جلو، کنترل کننده باد، محافظ موتور و غیره
نظارت از راه دور رایانه بالایی، نمایشگر هشدار خطا، نمایش انیمیشن در زمان واقعی وضعیت عملکرد دستگاه (اختیاری)
کنترل از راه دور بی سیم (اختیاری)
پرسش و پاسخ
1. چگونه انتخاب کنیم؟
لطفا اندازه قطر، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز، متر مربع پنل/آینه خورشیدی، چیدمان آن پنل/آینه خورشیدی را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئنا، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل.
ما بهترین هزینه حمل و نقل را پس از انتخاب درایوهای چرخان مناسب به شما می دهیم.
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
1 مجموعه
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: 0 ~ 15 روز؛برای سفارشات دسته ای: ظرف 25 تا 40 روز.
