جزئیات محصول:
|
| مواد چرخ دنده کرم: | 50Mn، 42CrMo | مدل: | VE7 |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی تک محوره افقی | گشتاور خروجی نامی: | 1750 نیوتن متر |
| نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | Reducer Box Solar Tracker Slew Drive, 1750 Nm Solar Tracker Slew Drive, VE7 Horizontal Solar Tracker Slew Drive,1750 Nm Solar Tracker Slew Drive,VE7 Horizontal Solar Tracker Slew Drive |
||

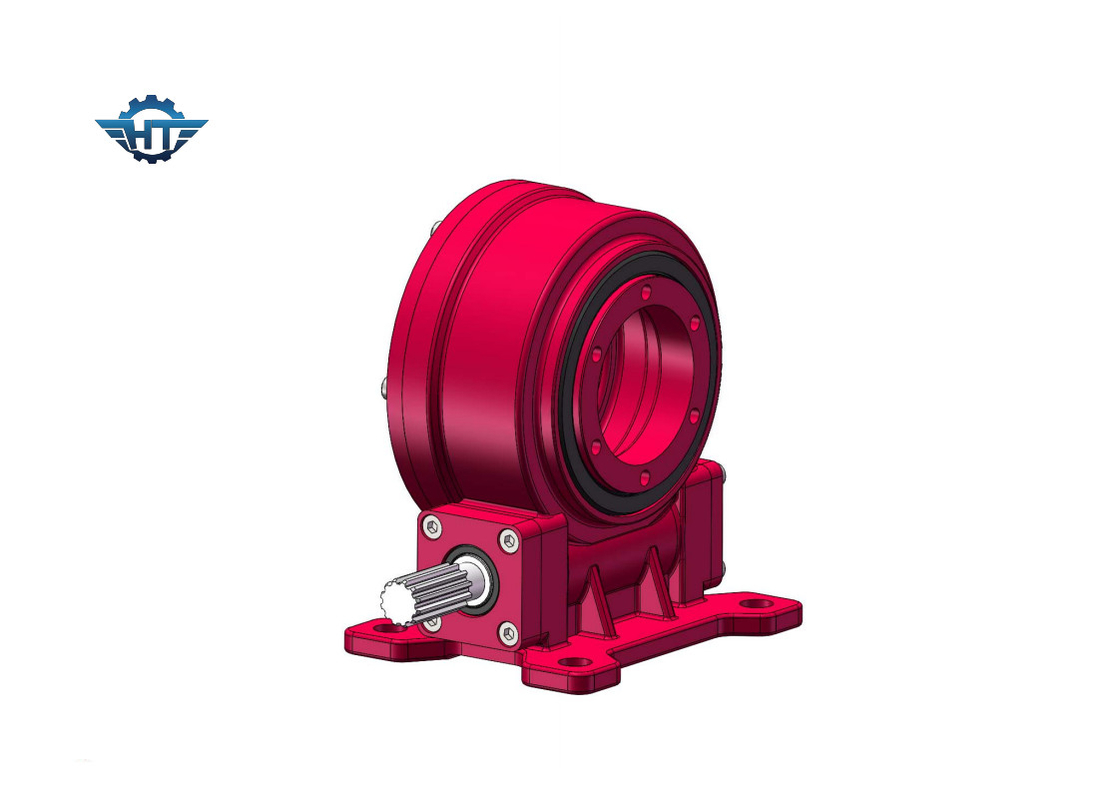

جعبه کاهنده درایو VE7، قفل خودکار برای ردیاب های خورشیدی تک محور افقی
توضیحات جعبه کاهش دهنده درایو VE7
درایو چرخان Hangtuo دارای کرم پوشاننده خوب و مش بندی چرخ دنده با تماس چند دندانه است که باعث می شود درایو چرخان با گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی باشد.خود قفل می شود و می تواند 60± درجه بچرخد.در صورت نیاز به محدوده بزرگتر، می توان آن را سفارشی کرد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
واژه نامه پارامترهای کلیدی
گشتاور لحظه شیب:این گشتاور، بار ثقلی ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر گشتاور واقعی بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی:بار عمودی به محور یاتاقان چرخان
بار محوری:بار موازی با محور بلبرینگ چرخان
گشتاور نگهداری:این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل شدن:تنها زمانی که بار وجود دارد، درایو چرخان قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
