جزئیات محصول:
|
| تایپ کنید: | Slewing Drive | محل مبدا: | چانگژو، چین (سرزمین اصلی) |
|---|---|---|---|
| موتور: | موتور Dc بدون جاروبک | ویژگی: | کاملا محصور |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 تا 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | سیستم ردیابی خورشیدی تخت |
| برجسته کردن: | درایو Slew ردیاب خورشیدی عمودی Ve9,درایو خورشیدی ردیاب خورشیدی بدون جاروبک,درایو خورشیدی ردیاب خورشیدی با بهره‌وری بالا |
||

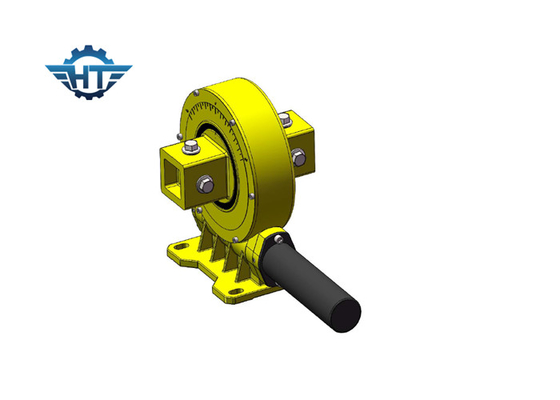

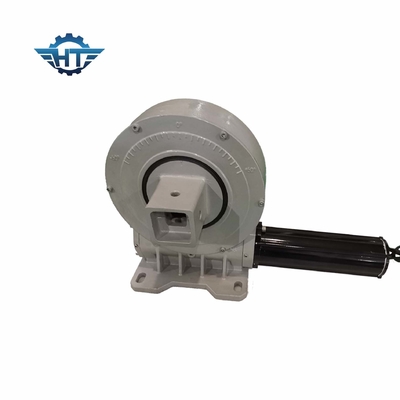

Ve9 عمودی با بهره وری بالا ردیاب خورشیدی Slew Drive اعمال شده در سیستم ردیابی خورشیدی تخت
Solar Tracker Slew Drive توضیحات
درایو چرخشی تک محوری که در سیستم ردیابی تک محور مسطح استفاده می شود، که براکت یک ترتیب شمال-جنوب، سیستم ردیابی شرقی-غربی است.طبق الگوریتم نجومی، موتور حرکتی که توسط موتور هدایت می‌شود، گشتاور بالایی را برای به حرکت درآوردن کل سیستم تحمل می‌کند، به طوری که سیستم می‌تواند آزیموت خورشید را تا آنجا که ممکن است برای بهبود نور خورشید در سطح تابش ماژول فتوولتائیک ردیابی کند. ، و در نتیجه تولید برق را افزایش می دهد.
نصب یک سیستم ردیابی خورشیدی برای نگه داشتن پنل‌های خورشیدی در ردیابی خورشید در همه زمان‌ها می‌تواند به طور موثری کارایی انرژی خورشیدی را بهبود بخشد و هنگامی که ردیاب‌های تک محوری در مناطقی با تابش زیاد نصب می‌شوند، افزایش تولید انرژی به این معنی است که نیروگاه‌ها می‌توانند بازده سرمایه‌گذاری بالاتری داشته باشند.
این عمدتا بر اساس اصل طراحی سیستم ردیابی است، به دلیل تاثیر چرخش زمین، برای یک مکان ثابت روی زمین، چرخه خورشید در طول سال، زاویه روشنایی آن نیز دائما در حال تغییر است.سیستم ردیابی خورشیدی برای نگه داشتن پانل های خورشیدی برای ردیابی خورشید و افزایش میزان تابش خورشیدی دریافتی توسط آرایه های فتوولتائیک نصب شده است، در نتیجه ظرفیت کلی سیستم های تولید برق فتوولتائیک خورشیدی افزایش می یابد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
داده های موتور
ولتاژ نامی V/DC: 24vdc
سرعت بدون بار RPM: 1200±10%
جریان بدون بار A: <0.1 A
گشتاور نامی NM: 0.12
سرعت RPM: 800±10٪
جریان بار A:＜1A
توان نامی W: 10W
پارامتر خروجی دنده:
نسبت سرعت: 399:1
گشتاور خروجی نامی NM: 32
سرعت خروجی RPM: 2±0.5
خروجی سالن: 2
نوع سالن: 40F/39
ولتاژ ورودی هال V: 5~24
تعریف سیم:
1. قرمز ضخیم: موتور +
2. مشکی ضخیم: موتور -
3. سبز زرد: GND
4. زرد نازک: سالن B
5. قرمز نازک: سالن +24 ولت
6. سیاه نازک: سالن GND
7. سبز نازک: سالن A
الزامات فنی
1. موتور پس از مونتاژ باید انعطاف پذیر باشد.
2. عدم وجود صدای غیرعادی هنگام روشن شدن برق (خط قرمز به قطب مثبت منبع تغذیه متصل است).
3. فاصله محوری: خیر (می توان از بازیابی تاج موج استفاده کرد).
4. مقاومت در برابر تست ولتاژ: 800VAC، 5mA، بدون خرابی، بدون سوسو.
5. مقاومت عایق: > 20MΩ.
