جزئیات محصول:
|
| نسبت دنده: | 31:1 | گشتاور خروجی نرمال: | 533 نیوتن متر |
|---|---|---|---|
| نگه داشتن گشتاور: | 7000 نیوتن متر | گشتاور کج: | 744 نیوتن متر |
| گشتاور خروجی نامی: | 0.065 دور در دقیقه | استفاده: | مینی ردیاب های خورشیدی |
| MOQ: | 1 قطعه | کلاس حفاظتی: | IP66 |
| برجسته کردن: | درایو چرخشی ردیاب خورشیدی موتور سیاره ای,درایو چرخشی کوچک 3 اینچ,درایو چرخشی هیدرولیک 3 اینچ |
||

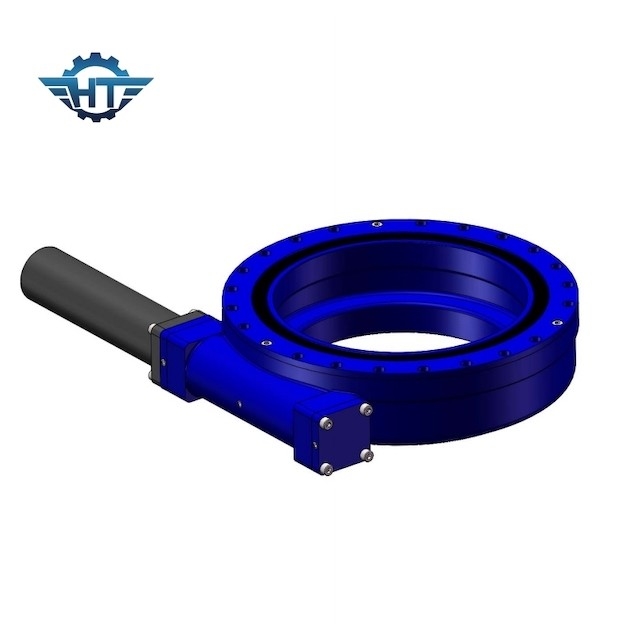

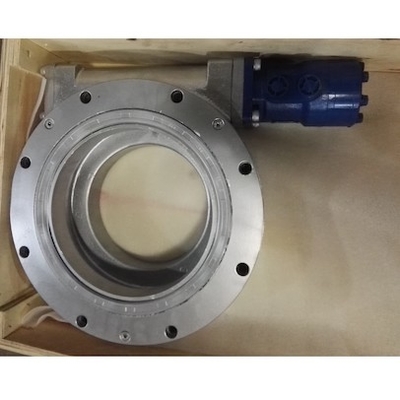

درایوهای چرخان ردیاب خورشیدی با موتور سیاره ای، 3 اینچ برای مینی ردیاب های خورشیدی
توضیحات درایوهای چرخاننده ردیاب خورشیدی
درایوهای چرخان به دلیل کاربردهای متعددشان در اندازه‌های مدل، محدوده عملکرد و ویژگی‌های نصب متفاوت هستند.درایوها برای کاربردهایی که هم به نگهداری بار و هم به گشتاور چرخشی از یک جعبه دنده نیاز دارند، مناسب هستند.آنها همچنین می توانند با محورهای دوگانه چرخش، (محورهای چرخش همزمان) یا با درایوهای دوگانه در یک محور، (دو رشته کرمی که چرخ دنده حلقه ای یکسان را در یک محور حرکت می دهند) ساخته شوند.
چه چیزی می تواند سفارشی شود:
1. موتورهای مختلف (AC، DC، و هیدرولیک) را می توان با توجه به نیاز مشتری طراحی کرد.
2. شافت مخالف موتور می تواند سر شش گوش باشد یا سر شش گوش نباشد.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
مزایای موتور DC سیاره ای همسان
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم، بنابراین عمر گیربکس بسیار بیشتر است.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
