جزئیات محصول:
|
| مدل: | دو محور SDE9 | گواهی: | ISO, CE |
|---|---|---|---|
| حفاظت: | محفظه محصور IP66 | محل منبع: | چانگژو، چین |
| مواد: | QT | ضمانتنامه: | 5 تا 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | رنگ: | مشتری مورد نیاز است |
| برجسته کردن: | slewing drive for solar tracking system,slew drive for solar tracker,slew drive for solar tracker |
||

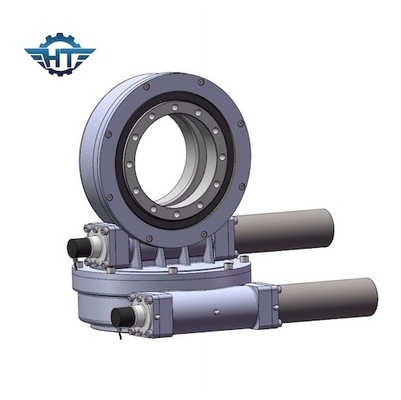

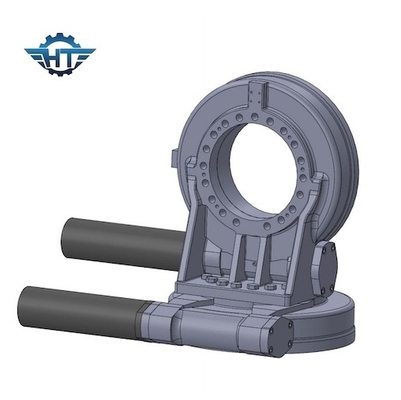

درایو چرخشی دو محوره کرم چرخ دنده چند دندانه IP66 با موتور پله ای برای PV خورشیدی
توضیحات درایو چرخشی دو محور دنده
درایوهای slew دارای درجه حفاظتی IP66 هستند که از درایو در برابر شرایط محیطی و همچنین خاک، شن، گرد و غبار و حتی آب محافظت می کند.درایو به گونه ای طراحی شده است که می توان بارهای بزرگ را با فرم فشرده حمل کرد.چرخ دنده های مورد استفاده در مونتاژ می توانند سخت شوند تا حداکثر دوام و عمر طولانی تری را ارائه دهند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
استپر موتور
فاش کردن شش مزیت موتورهای پله ای با گیربکس سیاره ای
مردم می دانند که موتورهای پله ای به طور گسترده ای مورد استفاده قرار گرفته اند، می تواند تعداد پالس ها را کنترل کند تا میزان جابجایی زاویه ای را کنترل کند تا به هدف موقعیت یابی دقیق دست یابد، اما آیا مزایای استپر موتور را می دانید؟در اینجا برخی از مزایا وجود دارد:
1. زاویه چرخش موتور با تعداد پالس ها متناسب است.
2. هنگامی که موتور متوقف می شود، حداکثر گشتاور را دارد (زمانی که سیم پیچ تحریک می شود).
3. واکنش شروع-ایست و معکوس عالی.
4. با توجه به عدم وجود برس، قابلیت اطمینان بالا، بنابراین عمر موتور فقط به عمر بلبرینگ بستگی دارد.
5. فقط بار به طور مستقیم به شفت موتور متصل می شود نیز می تواند بسیار کم سرعت چرخش سنکرون.
6. از آنجا که سرعت متناسب با فرکانس پالس است، بنابراین محدوده سرعت نسبتا وسیعی وجود دارد.
