جزئیات محصول:
|
| تایپ کنید: | VE8 Slewing Drive | محل منبع: | چانگژو، چین |
|---|---|---|---|
| عملکرد: | گشتاور را افزایش دهید | گواهی: | ISO9001, CE |
| حفاظت: | خانه محصور IP66 | مواد: | QT |
| ضمانتنامه: | 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
| برجسته کردن: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

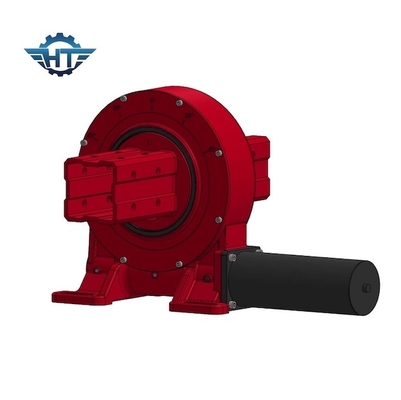

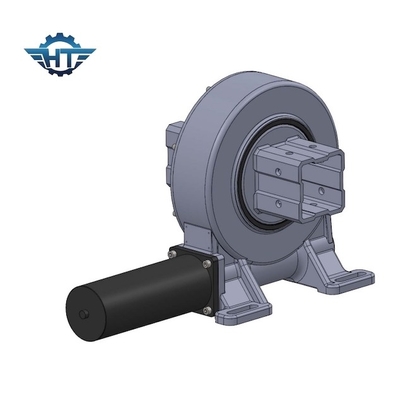

ردیاب خورشیدی عمودی درایو با کرم پاکت برای انرژی های تجدید پذیر خورشیدی
Solar Tracker Slew Drive توضیحات
حلقه چرخان که به نام بلبرینگ چرخان یا یاتاقان چرخان نیز شناخته می شود، یک یاتاقان بزرگ است که می تواند بار محوری، بار شعاعی و ممان کج را تحمل کند.این قطعات ضروری انتقال ماشین آلات است.دارای حلقه داخلی و خارجی، نورد و سایر اجزاء است.
می توان درایو چرخان را به عنوان یک گیربکس در نظر گرفت زیرا اجزای حرکت هسته یاتاقان چرخان و شفت کرم هستند.همچنین از اجزای کمکی مانند مهر و موم، محفظه و موتور تشکیل شده است.به عنوان منبع نیرو، موتور چرخشی معمولاً موتور دنده سیاره ای DC، موتور پله ای DC، موتور دنده AC و غیره است. موتور هیدرولیک AC عمدتاً در ماشین آلات ساختمانی به عنوان یک سیستم درایو قدرت استفاده می شود.از آنجایی که جزء اصلی درایو حلقه چرخان است، درایو چرخان می تواند به راحتی در برابر نیروهای محوری و شعاعی مقاومت کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
اصل کار Slewing Drive
کرم توسط موتور به حرکت در می آید که حلقه بیرونی حلقه چرخان را به چرخش در می آورد.حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه چرخان در محفظه ثابت می شود.
درایو چرخان به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.این ویژگی پایداری عملیات میزبان و عامل ایمنی را تا حد زیادی افزایش می دهد.در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی است.
