جزئیات محصول:
|
| تایپ کنید: | درایو چرخشی تک محور | کلاس ایمنی: | IP65 |
|---|---|---|---|
| گواهی: | ISO9001, CE | محافظت از ویژگی: | محصور شده است |
| مواد: | QT | ضمانتنامه: | 5 تا 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | سیستم ردیابی خورشید |
| برجسته کردن: | slewing drive for solar tracking system,slew drive for solar tracker,slew drive for solar tracker |
||

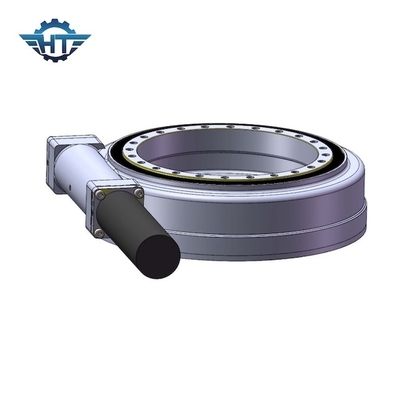

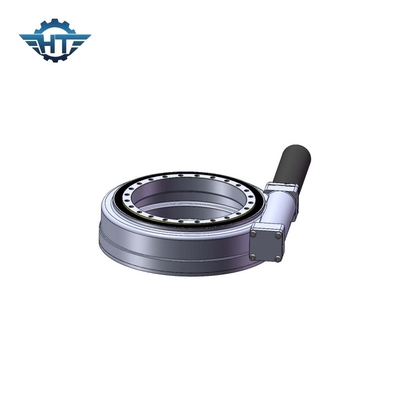

Anti Rust C4 Solar Slew Drive با موتور گیربکس هال برای سیستم ردیابی خورشید
توضیحات درایو سولار
طراحی مکانیکی ردیاب باید حداکثر جابجایی خورشید را در انقلاب تابستانی (حداکثر زاویه افست بین محورها) در نظر بگیرد.ردیاب تک محور تخت یا ردیاب محور قطبی (تک محور مورب)، حداکثر حرکت زاویه ای معمولاً از 120 درجه تجاوز نمی کند.
طراحی ساختار مکانیکی درایو اسلو باید محکم و ایمن باشد، با در نظر گرفتن انبساط حرارتی فلز و نصب صحیح درایو اسلو.
در صورت سایش معقول مکانیکی، افت فشار باد و استهلاک مواد، سیستم ردیابی می تواند دوره استفاده 25 ساله را تضمین کند.در عین حال، برای محافظت از عمر طولانی، تمام قسمت های درایو اسلو باید آبکاری یا سایر عملیات ضد زنگ سطحی شوند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
دستورالعمل نصب و راه اندازی
درایوهای چرخشی سری SE عموماً به صورت افقی نصب می شوند.و همچنین توصیه می کنیم با توجه به عملکرد درایوهای چرخان به صورت افقی نصب کنید.
