جزئیات محصول:
|
| نسبت دنده: | 31:1 | استفاده: | ردیاب های خورشیدی |
|---|---|---|---|
| گشتاور خروجی نرمال: | 533 نیوتن متر | محل منبع: | چانگژو، چین |
| نگه داشتن گشتاور: | 7000 نیوتن متر | گشتاور کج: | 744 نیوتن متر |
| گشتاور خروجی نامی: | 0.065 دور در دقیقه | محافظت از ویژگی: | IP66 |
| برجسته کردن: | درایو ردیاب خورشیدی محصور شده,درایو ردیاب خورشیدی 24 ولتی,سنسورهای هال ردیاب خورشیدی درایو درایو |
||

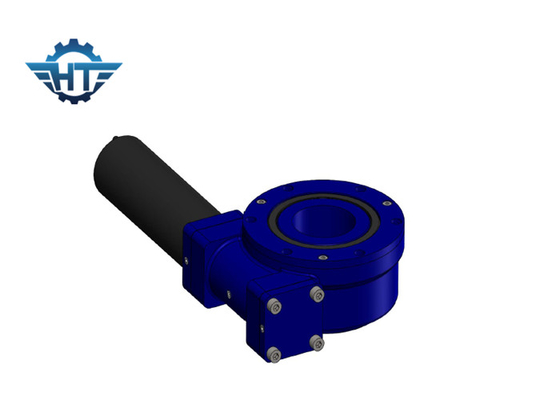

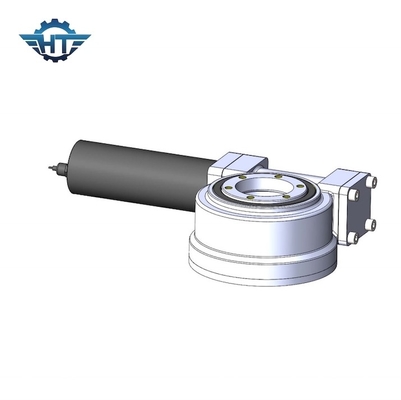

ردیاب خورشیدی محصور شده SE3 با موتور چرخ دنده سیاره ای 24VDC و سنسورهای هال
شرح درایو ردیاب خورشیدی محصور
گیربکس کرم درایو برای کاربردهایی مناسب است که نیازمند چرخش آهسته با حرکت مداوم یا چرخه ای با قابلیت تحمل بارهای ترکیبی هستند.این محصول با ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات می باشد.
به دلیل فشردگی، استحکام بالا و سایر مزایای ذکر شده، سیستم کرم درایو در تجهیزات مختلفی مانند سکوهای مونتاژ متحرک، سیستم ماهواره ای، جرثقیل های بارگیری هیدرولیک در وسایل نقلیه حمل و نقل، جرثقیل های دریایی کوچک، نردبان های چرخشی قابل گسترش، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی
سیستم محرک کرم کشنده یک واحد فشرده ساخته شده است که از یک حلقه چرخان، صفحه پایه و کرم تشکیل شده است.این واحد مزایای حلقه چرخان و کرم را در یک واحد به ارمغان می آورد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
ملاحظات
1. موتورهای مختلف (AC، DC، و هیدرولیک) را می توان با توجه به نیاز مشتری طراحی کرد.
2. شفت مخالف موتور می تواند سر شش گوش باشد یا سر شش گوش نباشد.
مشخصات موتور DC
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم، بنابراین عمر گیربکس بسیار بیشتر است.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
