جزئیات محصول:
|
| نسبت دنده: | 31:1 | نوع: | محصور شده است |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | همان طور که درخواست شد |
| درجه IP: | IP66 | رنگ: | نارنجی |
| بهره وری: | 40% | عکس العمل: | 0.1 درجه |
| برجسته کردن: | solar tracker drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

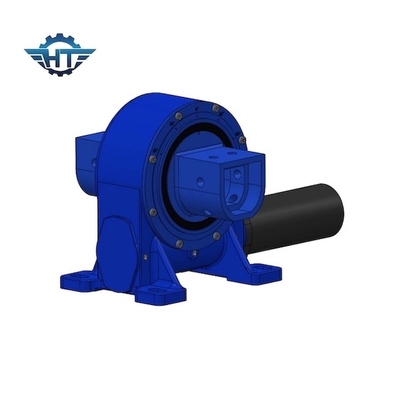

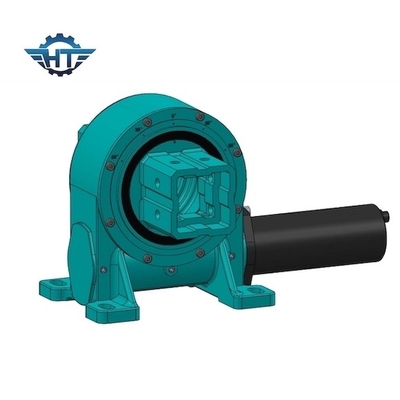

چرخ دنده عمودي تک محور محرکه کوچک، محرکه خورشیدی با دقت 0.1 درجه
توضیحات درایو اسلو عمودی
ردیاب خورشیدی باید حرکت صاف، آهسته و محکم داشته باشد. ردیاب باید دارای دقت موقعیت بالا و درجه بالایی از قابلیت اطمینان باشد.این الزامات را می توان با راننده های طراحی شده به ویژه شناخته شده به عنوان راننده های چرخش به دست آورد..
دقت: 0.1 درجه
در دسترس: 3 اینچ - 12 اینچ
نصب افقی
توصیه می شود که در کاربردهای خورشیدی برای محافظت بهتر و اضافه کردن محافظت برای محور ارتفاع، در محور آزیموت، محرک های چرخش را به صورت برعکس نصب کنید. برای کاربردهای دیگر،جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و باید برای حفاظت بهتر بهتر باشد..
نصب عمودی
توصیه می شود که در کاربردهای خورشیدی برای محافظت بهتر، درایوهای چرخش مربوط به کشیدن متصل به سمت بالا نصب شوند.جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و باید برای حفاظت بهتر بهتر باشد..
پارامترهای عملکرد مدل VE
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
ویژگی ها
1. با اتخاذ حامل چرخش به عنوان جزء اصلی آن ، محرک چرخش می تواند به طور همزمان نیروی محوری ، نیروی شعاعی و چرخش را تحمل کند.
2درایو سوئیینگ به طور گسترده ای در تریلرهای ماژولار، تمام انواع جرثقیل ها، پلتفرم های کاری هوایی، سیستم های ردیابی خورشیدی و سیستم های انرژی بادی استفاده می شود.
3جعبه های گیربکس الکتریکی و سیاره ای می توانند با توجه به نیاز مشتری طراحی شوند.
4. درایو سوئیینگ دارای مزیت صرفه جویی در فضا در امکانات، حداکثر ظرفیت بار در یک طراحی جمع و جور، طول عمر طولانی، کاهش هزینه های نگهداری و غیره است.
