جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| رنگ استاندارد: | RAL 9006 | نسبت دنده: | 57:1 |
| گشتاور خروجی نامی: | 2000 نیوتن متر | نگه داشتن گشتاور: | 13500 نیوتن متر |
| گشتاور کج: | 13200 نیوتن متر | بهره وری: | 40% |
| بار محوری: | 34 کیلونیوتن | بار شعاعی: | 58 کیلونیوتن |
| برجسته کردن: | درایو خورشیدی 2000 نیوتن متری,موتور چرخ دنده سیاره ای سولار درایو,سیستم ردیابی خورشیدی Slew Drive |
||

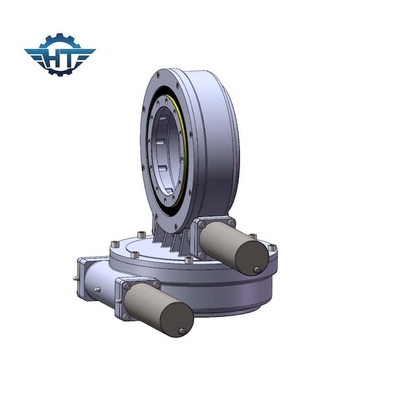

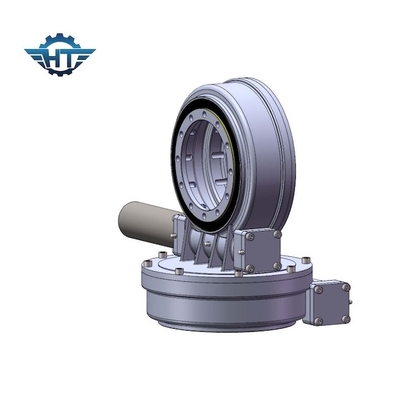

محرک خورشیدی دو محوره با موتور چرخ دنده سیاره ای برای سیستم ردیابی خورشیدی
شرح درایو خورشیدی دو محوره
درایوهای چرخان Hangtuo نسبت زیادی را در یک مرحله دنده ارائه می دهند که برای وزن در مقابل عملکرد بهینه شده است.یاتاقان ها و چرخ دنده ها در یک محفظه کم مشخصات، خود نگهدار و آماده برای نصب مونتاژ می شوند و محصول را قادر می سازند تا به تمام نیروهای محوری و شعاعی واکنش نشان دهد و در نتیجه لحظات کج شدن در چالش برانگیزترین کاربردها ایجاد می شود.این محصولات بسیار سازگار همچنین دارای مقاومت در برابر ضربه قوی، عملکرد طولانی مدت، چرخش صاف، حفاظت از یاتاقان و گزینه های درایو مهر و موم شده هستند.تمام مزایای فنی، همراه با استانداردهای کیفیت پیشرو در صنعت، محصولات Hangtuo را به نامزدهای ایده آل برای برنامه های کاربردی سنگین و حیاتی تبدیل می کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
اصل کار Slew Drive
کرم توسط موتور به حرکت در می آید که حلقه بیرونی حلقه چرخان را به چرخش در می آورد.حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه چرخان در محفظه ثابت می شود.درایو چرخان به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.
واژه نامه پارامترهای کلیدی
گشتاور لحظه کج: گشتاور بار ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر نیروی تولید شده توسط بار و فاصله بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی: بار عمودی به محور یاتاقان چرخان
بار محوری: بار موازی با محور یاتاقان چرخشی
گشتاور نگهدارنده: گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند.
خود قفل شدن: فقط در هنگام بارگیری، درایو چرخان قادر به چرخش معکوس نیست و بنابراین قفل خودکار نامیده می شود.
