جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| گشتاور خروجی نامی: | 2000 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | نسبت دنده: | 57:1 |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| بار محوری: | 34 کیلونیوتن | بار شعاعی: | 58 کیلونیوتن |
| برجسته کردن: | درایو خورشیدی دو محوره,درایو خورشیدی SDE7,درایو سولار سولار با گیربکس سیاره ای |
||

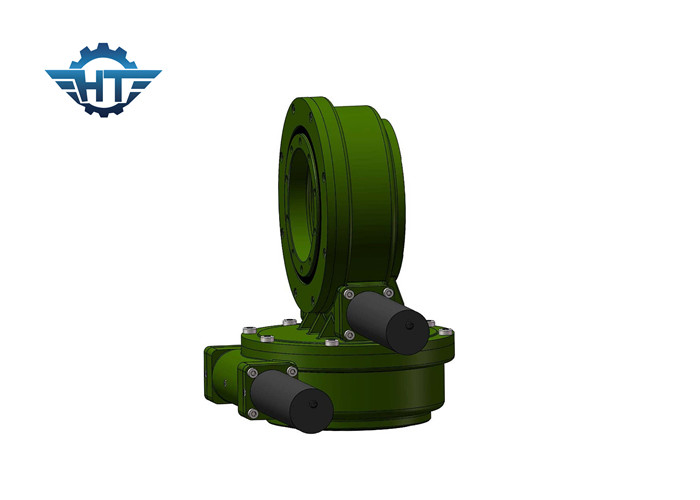

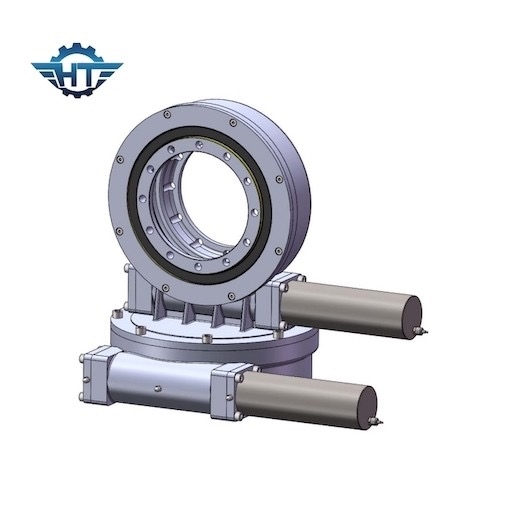

SDE7 دو محوره خورشیدی درایو با گیربکس سیاره ای برای سیستم ردیابی خورشیدی
توضیحات درایو خورشیدی دو محوره
درایو چرخشی دو محوره SDE7 برای موقعیت‌هایی که از طلوع تا غروب خورشید همیشه به سمت خورشید نیاز دارند، مناسب است.می تواند ظرفیت تولید انرژی را افزایش دهد.کاربردهای معمولی شامل ردیاب های خورشیدی دو محوره است، همچنین می تواند در ماهواره ها و دیش های رادار، ماشین هایی که نیاز به حرکت 360 درجه در هر دو جهت دارند، استفاده شود.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. درایو کرم در داخل
2. تماس چند دندانه برای اطمینان از بار بالا
3. عملکرد خود قفل
4. می توان با انواع مختلف موتور مطابقت داد
واژه نامه پارامترهای کلیدی
گشتاور لحظه کج شدن: گشتاور بار ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر نیروی تولید شده توسط بار و فاصله بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی:بار عمودی به محور یاتاقان چرخان
بار محوری:بار موازی با محور بلبرینگ چرخان
گشتاور نگهداری:این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند.
خود قفل شدن:تنها زمانی که درایو چرخان بارگذاری می شود، قادر به چرخش معکوس نیست و بنابراین قفل خودکار نامیده می شود.
کاربرد
درایوهای چرخشی را می توان برای طیف وسیعی از کاربردها استفاده کرد.حوزه های استقرار از بیل مکانیکی و جرثقیل، معدن روباز و توربین های بادی تا آنتن را شامل می شود.سایر زمینه های کاربردی شامل مهندسی و سیستم ردیابی خورشیدی است.
