جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | گشتاور خروجی نامی: | 2000 نیوتن متر |
|---|---|---|---|
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| مدل: | SDE7" | نسبت دنده: | 57:1 |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | درایو چرخان خورشیدی موتور بدون جاروبک,درایو چرخشی خورشیدی 50 میلیون ولتی,درایو چرخشی ردیاب خورشیدی 220 ولت |
||

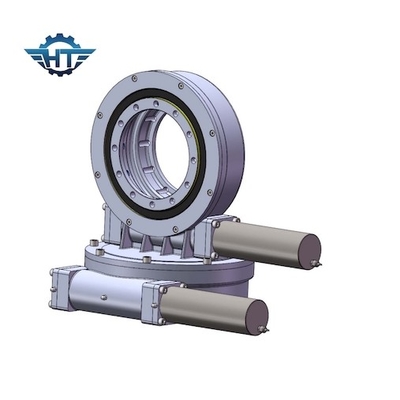

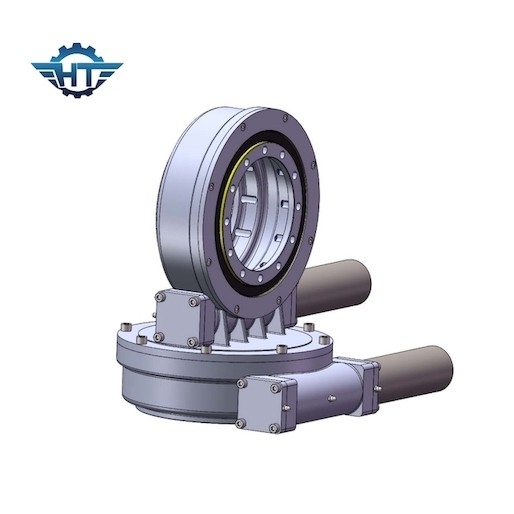

SDE7 Solar Tracker Slewing Drive for Solar Thermal Power and Parabolic Mirror CSP
توضیحات درایو چرخشی ردیاب خورشیدی
درایوهای چرخشی دو محوره راه حل های عالی در برنامه های کاربردی CSP هستند.CSP، انرژی خورشیدی متمرکز، چهار نوع دارد:
به طور کلی، تولید برق حرارتی خورشیدی دارای چهار نوع زیر است: فروغ، برج، دیش (دیسک) و فرنل.
تغار
سیستم تولید برق حرارتی خورشیدی از نوع فرورفتگی، سیستم تولید انرژی حرارتی خورشیدی آینه سهموی فرورفتگی نامیده می شود.کلکتورهای متمرکز سهموی از نوع فرورفتگی به صورت سری و موازی چیده شده اند، محیط کار را گرم می کنند، بخار فوق گرم تولید می کنند و مجموعه ژنراتور توربین بخار را برای تولید برق هدایت می کنند.
برج
در سال 1973، شیوع بحران جهانی نفت باعث تحریک تحقیق و توسعه فناوری خورشیدی شد.در مقایسه با سلول های خورشیدی، قیمت بالا و راندمان پایین است.راندمان تولید انرژی حرارتی خورشیدی نسبتاً بالا است و فناوری نسبتاً بالغ است.
ظرف
نوع دیسکی (همچنین به عنوان دیش) سیستم تولید انرژی حرارتی خورشیدی اولین سیستم انرژی خورشیدی در جهان است.از یک آینه سهموی تشکیل شده است که از آینه های زیادی تشکیل شده است.کانون پارابولوئید را دریافت می کند و محیط انتقال حرارت در گیرنده گرم می شود.موتور را برای تولید برق در دمای حدود 750 درجه سانتیگراد به حرکت درآورید.
فرنل
اصل کار مشابه تولید برق فتوترمال نوع فرورفتگی است، با این تفاوت که به جای آینه از کندانسور ساختار فرنل استفاده می شود.این باعث می شود که نسبتاً ارزان باشد، اما راندمان به همان نسبت کاهش می یابد.
از آنجا که چنین سیستمی فقط چند بار تمرکز دارد، کیفیت بخار آب گرم شده بالا نیست، به طوری که راندمان تولید برق سالانه کل سیستم تنها می تواند به حدود 10٪ برسد.اما به دلیل ساختار ساده سیستم و استفاده مستقیم از محیط انتقال حرارت برای تولید بخار، هزینه ساخت و نگهداری آن نیز نسبتاً پایین است.
SDE7 Slew Drives در Tower CSP اعمال شده است
| نام محصول | درایو چرخشی SDE7 با موتورهای دنده 43 نیوتن متری 24 ولت دی سی |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن ;7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن6274 پوند |
| جایگزین های موتور | موتور AC 380V/220V;استپر موتور؛موتور بدون جارو |
| سبک محصولات | دو محور؛تک محور؛CPV/HCPV;دیش خورشیدی;سهموی؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره |
705 کیلوگرم |
