جزئیات محصول:
|
| نسبت دنده: | 31:1 | گشتاور خروجی نرمال: | 533 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانگژو، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | گشتاور خروجی نامی: | 0.065 دور در دقیقه |
| استفاده: | سیستم ردیابی خورشیدی کج شده | محافظت از ویژگی: | IP66 |
| برجسته کردن: | solar tracker drive, solar slew drive,solar slew drive |
||

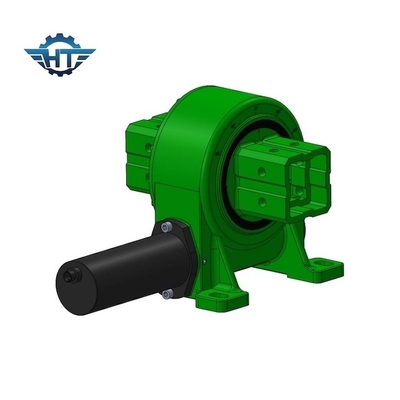

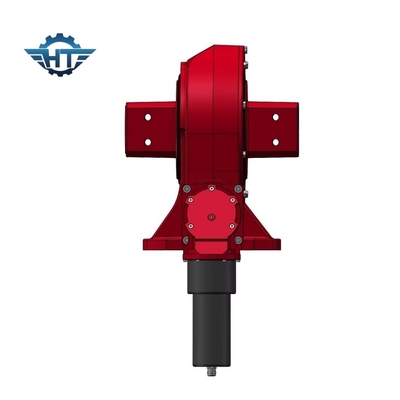

3 اینچ IP66 درایو کوچکی با 24VDC موتور دنده سیاره ای برای سیستم ردیابی خورشیدی خم شده
توضیحات درایو اسلو کوچک
یک سیستم محرک سوئیچ یک واحد فشرده ساخته شده است که شامل یک کرم، دنده، پایه، خانه، لوله کشی و لوازم جانبی دیگر است. این واحد مزایای یک دنده و یک کرم را در یک واحد قرار می دهد.
درایوهای SE ما یک محفظه IP66 را ارائه می دهند که تقریباً از ذرات محیطی مانند گرد و غبار، کثافت، شن و حتا آب محافظت می کند.تجهیزات تست ما تضمین محصولات ما یک میدان 30 سال
تا آخر عمر
پارامترهای عملکرد مدل VE
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
موتورهای مختلف (220VAC، موتورهای 380VAC، موتورهای 12VDC، 24VDC، 48VDC، موتورهای سرو و موتورهای مرحله ای) می توانند با توجه به نیاز مشتری طراحی شوند.
موتور DC
1. اتخاذ ساختار پشتیبانی دوگانه برای میله خروجی به طوری که حداکثر گشتاور جعبه گیربکس بسیار افزایش می یابد.
2چرخ خورشیدی و چرخ سیاره ای توسط اسپلین متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را افزایش می دهد.
3ما در مرحله ورودی از دنده های مارپیچی استفاده می کنیم که باعث می شود صدا کم شود و در سرعت بالا به آرامی اجرا شود.حلقه دنده ي داخل جدا شده تا بتونيم نسبت بيشتري داشته باشيم و طراحي انعطاف پذيرهجعبه دنده و موتور توسط یک پیچ در محوری قرار دارند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده فلز رولینگ در داخل چرخ سیاره استفاده می کنیم. ما از آسیاب فلز رولینگ به جای آسیاب لغزنده استفاده می کنیم بنابراین عمر گیربکس بسیار طولانی تر است.
5ساختار دوگانه پشتیبانی؛ آسیاب داخلی بر روی سوراخ داخلی دنده های سیاره ای که گردی سوراخ داخلی را کمتر از 0.003 میلی متر می کند؛ به جای لغزیدن به وسیله رولینگ حرکت می کند؛HRC60 تراش دقیق سطح دنده"استفاده از تمام این فناوری ها باعث می شود که کار بسیار آرام و ثابت و طول عمر بیش از 10000 ساعت انجام شود.www
