جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7 اینچ |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | گیربکس موتور ردیاب خورشیدی Slew Drive, 2000 نیوتن متر Solar Tracker Slew Drive, SDE 7 اینچ Solar Slew Drive,2000 Nm Solar Tracker Slew Drive,SDE 7 inches Solar Slew Drive |
||

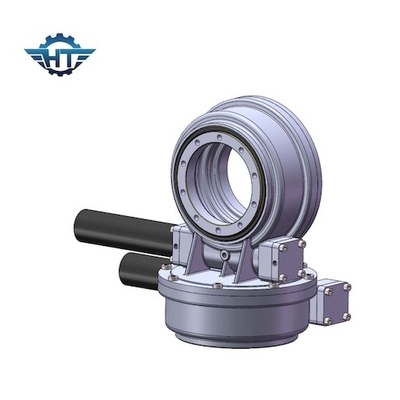

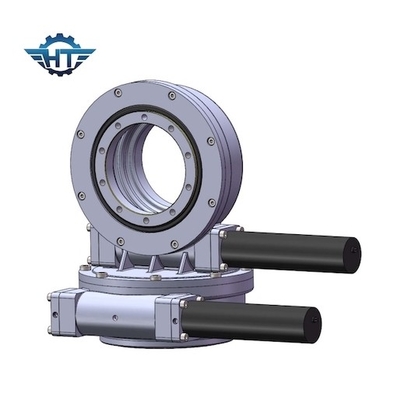

ردیاب خورشیدی موتور دنده ای 24 VDC برای سیستم ردیابی خورشیدی دو محوره
توضیحات سولار ردیاب Slew Drive
درایو دو محوره ردیاب خورشیدی راه حل عالی در برنامه های کاربردی ردیابی خورشیدی دو محوره است.
درایو دو محوره دارای سه نوع راه حل با درایوهای چرخشی است:
به طور کلی، برای ساختار آسان براکت، درایو sde slew راه حل عالی خواهد بود، اما دو مورد دیگر نیز بسیار محبوب هستند.
SDE7 Slew Drives در سیستم ردیابی PV اعمال می شود
| نام محصول | SDE7 درایو چرخان |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن ;7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن6274 پوند |
| جایگزین های موتور | موتور 12 ولت / 24 ولت؛استپر موتور؛موتور بدون جارو |
| سبک محصولات | دو محور؛تک محور؛CPV/HCPV;دیش خورشیدی;سهموی؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
| متر مربع منظومه شمسی | 30 ㎡ |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
