جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 1750 نیوتن متر |
| نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | solar tracker drive, solar slew drive,solar slew drive |
||

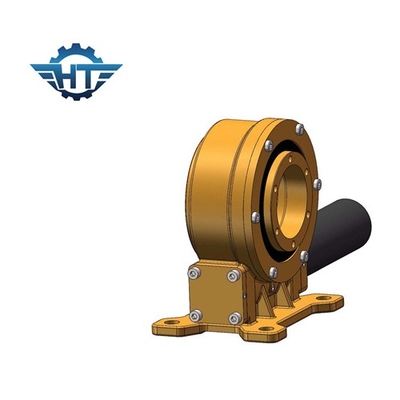

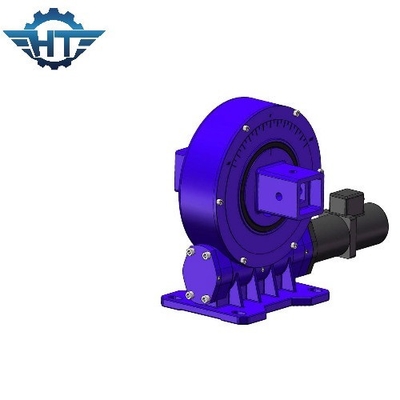

درایو کوچک با راندمان بالا با موتورهای چرخ دنده سیاره ای 24VDC برای ردیاب های خورشیدی
توضیحات Small Slew Drive
درایوهای چرخشی عمودی به صورت عمودی نصب می شوند، به طور خاص برای سیستم های ردیابی خورشیدی تک محوره مسطح که نیاز به ردیابی به سمت خورشید از شرق به غرب دارند، طراحی شده است.چرخش دقیق درایو چرخشی عمودی به مکانیزم امکان ردیابی کامل را می دهد.این نوع درایو چرخشی عمودی با استفاده از آخرین فناوری که دارای مکانیزم ساعت شنی است ساخته شده است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخش 360 درجه
3. محفظه کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا
5. عملکرد خود قفل
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
گشتاور لحظه کج شدن:این گشتاور، بار ثقلی ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر گشتاور واقعی بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی:بار عمودی به محور بلبرینگ چرخان
بار محوری:بار موازی با محور بلبرینگ چرخان
گشتاور نگهداری:این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل شدن:تنها زمانی که بار وجود داشته باشد، درایو چرخان قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
