جزئیات محصول:
|
| نسبت دنده: | 31:1 ~ 150:1 | محور: | تک محور عمودی |
|---|---|---|---|
| محل منبع: | چانگژو، چین | ساختار: | کرم و ابزار |
| طول عمر: | 30 سال | رنگ: | RAL9006 |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته کردن: | solar tracker drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

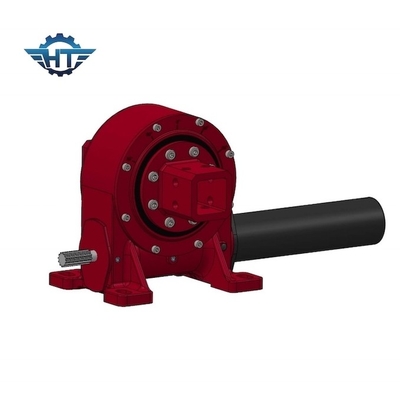

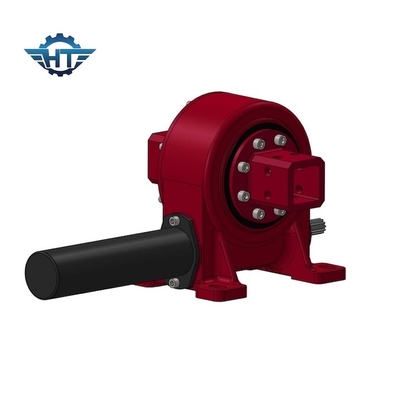

درایو گیر کرم برای ردیاب خورشیدی با موتور گیر سیاره ای 24VDC
توضیحات درایو کرم گیر
SE محور تک محور حرکت افقی یک جزء حیاتی در هر دو محور یک محور سیستم ردیابی خورشیدی و دو محور سیستم ردیابی خورشیدی است. علاوه بر این، همچنین می تواند در سیستم CSP و CPV استفاده شود.انرژی بادی و غیره.
یک ردیاب تک محوری ماژول های خورشیدی را در امتداد یک محور چرخش جهت می دهد، حرکت افقی از شرق به غرب به عنوان حرکت خورشید.حرکت این ماژول های PV نیاز به کاهش دهنده ارائه هر دو بار نگه داشتن و گشت و گذار گشت و گذار چیزی است که تنها یک محرک چرخشی بسیار تخصصی می تواند ارائه دهد. ردیاب ها استفاده می شود درایو های چرخش که تعداد بیشتری از دندان ها را در خط پچ حلقه گیر درگیر می کنند حداکثر مقدار قدرت، دوام و عملکرد را ارائه می دهند.این تضمین می کند که ردیاب طولانی ترین عمر ممکن را با کمترین زمان توقف یا هزینه نگهداری داشته باشد..
ردیاب های دو محوری از یک طرف به طرف دیگر و بالا و پایین می چرخانند، که ردیابی دقیق تر از حرکت خورشید را امکان پذیر می کند. این درایوهای چرخش توان بیشتری را نسبت به سیستم های تک محور فراهم می کند.با توجه به اینکه دو درجه آزادی دارند، استفاده از محرک های چرخش قوی و قدرتمند برای عملکرد قابل اعتماد و مداوم در زمینه حتی مهم تر است.
پارامترهای عملکرد مدل VE
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایا
1. چرخش 360 درجه
2. موتور راننده متصل به سمت چپ یا سمت راست
3. در طول نصب لازم نیست برای تنظیم فاصله گیره؛ این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4روغن قبل از کارخونه پر شده بود
4نصب ساده و نگهداری کم
5استفاده منطقی از فضا
6دنده خود قفل می شود؛ بنابراین یک ترمز ضروری نیست
7روش آسان و روان برای شروع و متوقف کردن
8. چرخش چرخ دار بالا، مناسب برای نصب افقی
