جزئیات محصول:
|
| مدل: | SE9 | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده سیاره ای | گواهی: | ISO9001، CE |
| نصب و راه اندازی: | تک محور | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

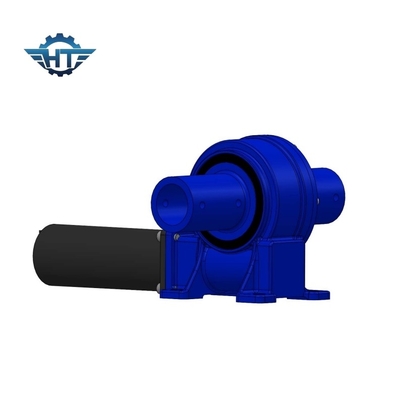

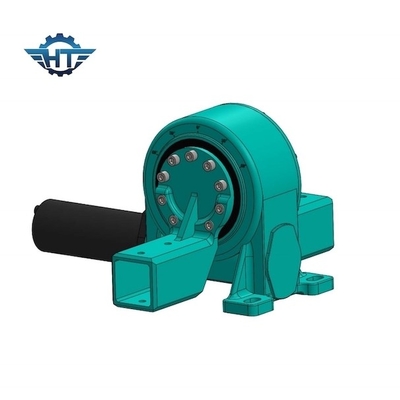

درایو ردیاب خورشیدی عمودی با موتور سیاره ای 24 Vdc برای سیستم ردیابی خورشیدی
شرح درایو ردیاب خورشیدی عمودی
درایوهای چرخان دارای ماژول های دوار هستند، واحدهای چرخشی فشرده ای هستند که در یک محفظه چدنی که حاوی یک حلقه چرخشی با چرخ دنده است، یکپارچه شده اند.چرخ دنده حلقه چرخش را با دقت زیادی می چرخاند و امکان چرخش نرم و حداکثر تلاش را فراهم می کند.درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع محرک کرمی و غیره است. درایو چرخان بر اساس یاتاقان چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.بسیاری از سطوح تماس دندان به طور خاص برای رانندگی بار بالا طراحی شده است.
برگه داده SE Slew Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
مزایای Slewing Drive
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
