جزئیات محصول:
|
| مواد: | QT | مدل: | VE3" |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| رنگ: | RAL 9006 | کاربرد: | سیستم ردیابی خورشیدی پیوند |
| محل منبع: | چاناگژو، چین | موتور: | موتور 24VDC |
| ضمانتنامه: | 5 تا 10 سال | گواهی: | ISO9001، CE |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

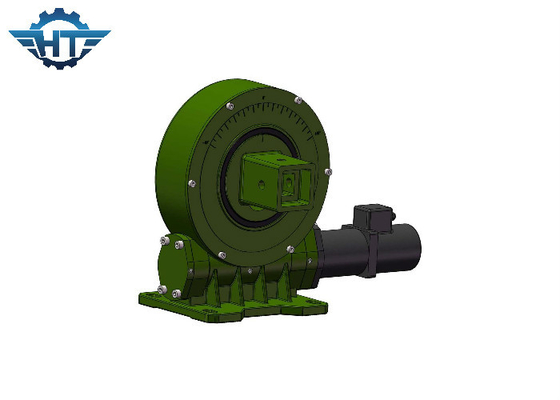

درایو چرخشی کوچک تک محور IP66 برای ردیاب های خورشیدی استفاده در فضای باز
توضیحات درایو چرخشی کوچک
درایو چرخشی که درایو چرخشی و گیربکس نیز نامیده می شود زیرا اجزای اصلی آن یاتاقان چرخان و شفت کرم هستند.همچنین از اجزای کمکی مانند مهر و موم، محفظه و موتور تشکیل شده است.به عنوان منبع تغذیه، موتور slew از موتور دنده سیاره ای DC، موتور دنده AC یا موتور پله ای استفاده می کند.موتور هیدرولیک AC عمدتا در ماشین آلات ساختمانی به عنوان یک سیستم درایو قدرت استفاده می شود.از آنجایی که جزء اصلی درایو حلقه چرخان است، گیربکس چرخان به راحتی می تواند نیروهای محوری و شعاعی را تحمل کند.
اصل کار درایو چرخشی: کرم توسط موتور به حرکت در می آید که حلقه بیرونی حلقه چرخان را به چرخش در می آورد.حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه چرخان در محفظه ثابت است.
درایو چرخان به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.این ویژگی پایداری عملیات میزبان و عامل ایمنی را تا حد زیادی افزایش می دهد.در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی است.
درایو چرخان نوع جدیدی از محصولات چرخان است که معمولاً حلقه چرخان نامیده می شود که معمولاً از کرم، حلقه چرخان، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته یاتاقان‌های چرخان هستند، می‌توانند همزمان نیروهای محوری، نیروهای شعاعی و گشتاورهای واژگون را تحمل کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید دارای نصب آسان، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
موتور DC همسان
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم، بنابراین عمر گیربکس بسیار بیشتر است.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
