جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی منفرد | محل منبع: | چانگژو، چین |
| راننده: | موتور DC | نصب و راه اندازی: | عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | ＜0.03 درجه |
| برجسته کردن: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

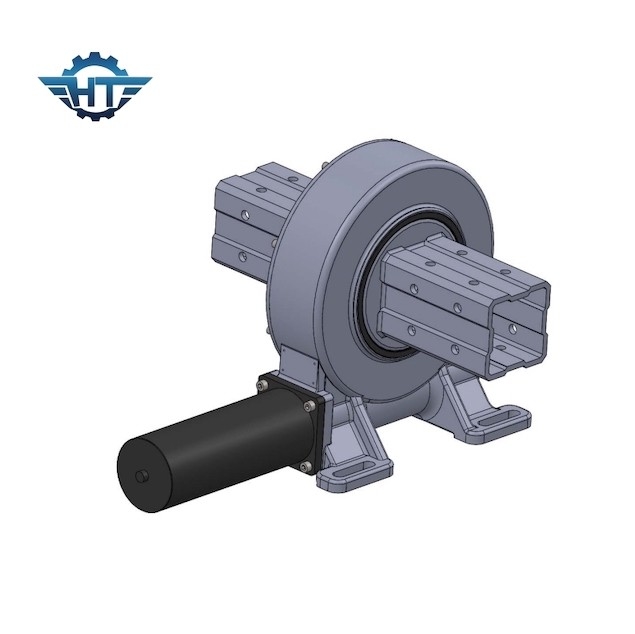

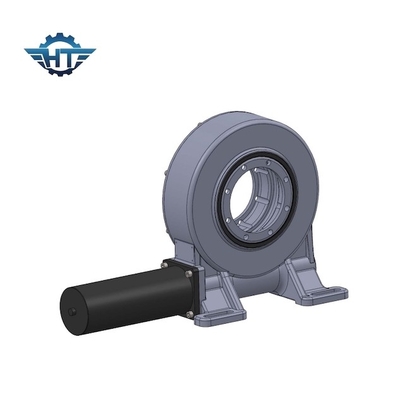

گیربکس کرم کوچک نصب شده عمودی برای سیستم ردیابی خورشیدی منفرد
توضیحات گیربکس کرم کوچک
درایو چرخشی یک طراحی فشرده است که در صنایع خورشیدی در مقیاس استفاده می شود.همچنین می‌توان آن را در برنامه‌های کاربردی تلفن همراه، از جمله بالابرهای انسانی، جرثقیل‌های بالابر و ماشین‌های سنگفرش، ماهواره، روبات، صنعتی و غیره به کار برد.درایوهای slew ما ایمنی، قابلیت اطمینان و در دسترس بودن را ارائه می دهند.
چرخ دنده و کرم در شرایط مش تقریبا کامل در تماس هستند.این به نوبه خود امکان انتقال بسیار کارآمد نیروی محرکه، توزیع یکنواخت بار و سطح بسیار چشمگیر دقت موقعیت یابی در درایو چرخشی را فراهم می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست،
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. دقت بالا
