جزئیات محصول:
|
| مدل: | SE3 | خود قفل: | آره |
|---|---|---|---|
| گواهی: | ISO9001، CE | ضمانتنامه: | 5 تا 10 سال |
| مواد: | QT | کاربرد: | سیستم ردیابی خورشید تک محوره |
| رنگ: | سفارشی | دقت: | ≤0.15 |
| برجسته کردن: | solar tracker drive, solar slew drive,solar slew drive |
||

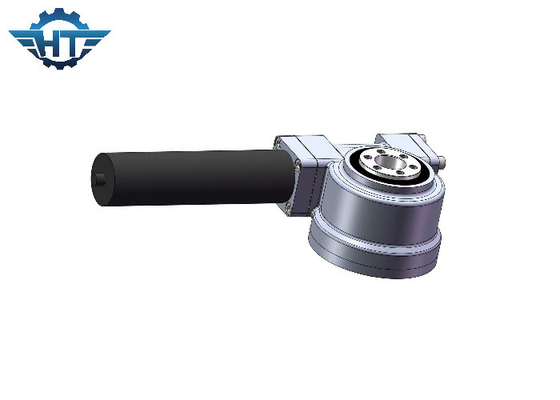

SE3 چرخ دنده کوچک درایو کرم تک برای سیستم ردیابی خورشید تک محور
Single Worm Small Slew Drive توضیحات
درایو چرخشی سری SE نوعی درایو چرخشی بزرگ با ساختار خاص است که می تواند بار محوری بزرگ، بار شعاعی و لحظه واژگونی را همزمان تحمل کند.عملکردهای زیادی مانند پشتیبانی، چرخش، رانندگی، تعمیر و غیره دارد.به طور کلی، بلبرینگ چرخشی را می توان در ماشین های CNC، ماشین آلات ساختمانی، ربات، آنتن ماهواره، انرژی خورشیدی، انرژی باد و غیره استفاده کرد.
هنگامی که یک درایو چرخشی در صنعت انرژی خورشیدی استفاده می شود، کاربران باید با توجه به مساحت واقعی پانل های خورشیدی، یک درایو ایده آل را انتخاب کنند.درایو چرخشی 3 اینچی برای سیستم برق خورشیدی با پنل خورشیدی 3 تا 5 متر مربعی، پنل خورشیدی 7 اینچی برای 10 تا 17 متر مربع، 9 اینچ برای 18 تا 30 متر مربع، 12 اینچ برای 31 تا 45 متر مربع و 14 اینچ برای 46 مناسب است. -60 متر مربعاینها برای مرجع شما ارائه شده است.برای اطلاعات دقیق تر و دقیق تر، لطفا مستقیماً با من تماس بگیرید.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
نصب و راه اندازی
درایوهای چرخشی SE را می توان به دو روش مختلف به صورت عمودی یا افقی نصب کرد که بر اساس ارزیابی سطح حفاظت و تقاضای نصب پروژه است.
