جزئیات محصول:
|
| تایپ کنید: | VE9 | مواد: | 42CrMo یا 50Mn |
|---|---|---|---|
| ضمانتنامه: | 5 تا 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
| نوع دندان: | دندان حلزونی | موتور: | موتور DC |
| رنگ: | مشتری مورد نیاز | کاربرد: | 2 سیستم ردیابی خورشیدی PV پرتره |
| برجسته کردن: | موتور گیربکس 24VDC Solar Slew Drive, VE7 Solar Tracker Slew Drive, Helical Tooth Solar Slew Drive,VE7 Solar Tracker Slew Drive,Helical tooth Solar Slew Drive |
||

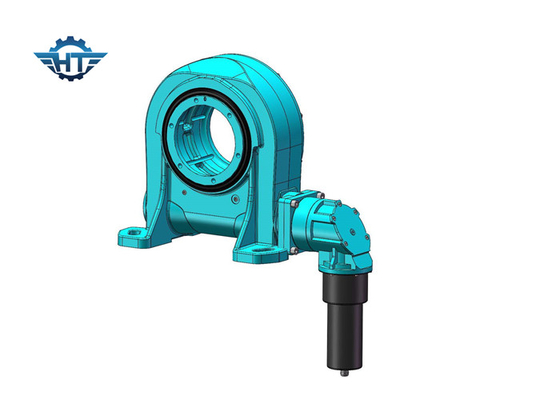

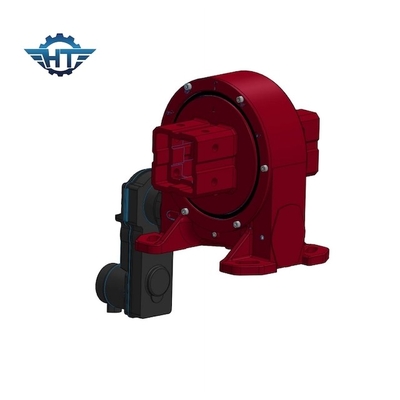

VE7 Solar Tracker Slew Drive با موتور دنده 24VDC برای 2 سیستم ردیابی خورشیدی PV پرتره
VE7 Solar Tracker Slew Drive توضیحات
درایوهای چرخان Hangtuo از فناوری دقیقی استفاده می کنند که نسبت زیادی را در یک مرحله دنده ارائه می دهد.بلبرینگ و چرخ دنده ها در یک محفظه کم مشخصات، خود نگهدار و آماده برای نصب مونتاژ می شوند.ما توانایی ارائه راه حل های سفارشی برای برنامه های خاص را داریم.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
این محصولات بسیار سازگار همچنین دارای مقاومت در برابر ضربه قوی، عملکرد طولانی مدت، چرخش صاف، محافظت از یاتاقان و گزینه های درایو مهر و موم شده هستند.
برنامه های کاربردی
محصولات ما شامل درایوهای چرخشی و اجزای مرتبط است که عمدتاً در سیستم‌های ردیابی خورشیدی تک محوره یا دو محوره، وسایل نقلیه ساختمانی، ماشین‌آلات بندری، وسایل نقلیه مدولار و سیستم‌های نیروی باد کوچک استفاده می‌شوند.
درایوهای چرخان / کاهنده ها توسط مشتری از خانه و داخل برای سیستم های ردیابی حرارتی خورشیدی PV/CPV/CSP به دلیل ترکیب حلقه چرخان با شفت کرم ساعت شنی انتخاب می شوند که تماس بیشتر با دندان، افزایش گشتاور درایو و چرخش نرم تر را فراهم می کند.اندازه های مختلف از 3 اینچ تا 25 اینچ با بیش از 60 مدل موجود است تا نیازهای ردیابی منظم و دقیق در زمینه های ردیابی انرژی حرارتی PV، CPV، CSP و خورشیدی را برآورده کند.
