جزئیات محصول:
|
| مواد: | QT | مدل: | SDE3" |
|---|---|---|---|
| نسبت دنده: | 31:1 | گشتاور خروجی نامی: | 600 نیوتن متر |
| نگه داشتن گشتاور: | 5800 نیوتن متر | گشتاور کج: | 1800 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

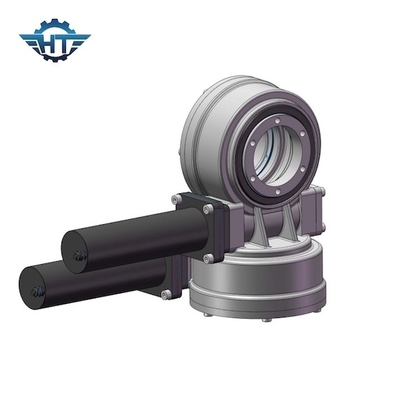

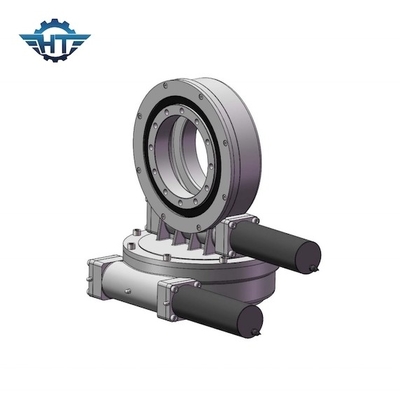

یاتاقان حلقه چرخ دنده کرم ساعت شنی برای آینه های خمیده سهموی CSP
شرح بلبرینگ حلقه چرخ دنده کرم
درایو چرخان یک محصول کنترل حرکت عالی برای کاربرد است که به قدرت گشتاور چرخشی، سرعت کم و دقت خوب نیاز دارد.
Slew drive برای خورشیدی: در چرخش پانل های فتوولتائیک خورشیدی طراحی شده است و راندمان تولید برق را بهبود می بخشد.انرژی های خورشیدی متمرکز شامل دیش خورشیدی متمرکز کننده خورشیدی، CPV (فتوولتائیک متمرکز)، CSP (انرژی خورشیدی متمرکز)، فرورفتگی سهموی خورشیدی، ردیاب PV (راه حل های ردیابی خورشیدی تک محوره و دو محوره).برای ژنراتورهای بادی: درایوهای چرخشی برای چرخاندن پایه در توربین های بادی استفاده می شوند.برای کاربرد ماشین آلات ساختمانی: به طور گسترده بر روی جرثقیل کامیون سوار شده، سکوی کاری هوایی، جرثقیل ها، چنگال چوب استفاده می شود.برای بازار صنعت: اتوماسیون و خط مونتاژ CNC، بازوی رباتیک.برای ماهواره: ارتباطات فضایی و سیستم های موقعیت یابی جهانی در بشقاب ماهواره ای.
پارامترهای عملکرد درایو چرخشی مدل SDE
|
پارامترهای عملکرد مدل SDE |
||||||||||||
|
مدل |
گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
25 کیلوگرم |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
34 کیلوگرم |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
56 کیلوگرم |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
92 کیلوگرم |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
160 کیلوگرم |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
224 کیلوگرم |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
320 کیلوگرم |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
492 کیلوگرم |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
705 کیلوگرم |
کاربرد در Parabolic CSP
اسدرایوهای لوینگ یک قطعه چرخان عالی برای فرود سهموی CSP هستند.یک فرورفتگی سهموی از آینه های منحنی ردیابی خورشید (به نام فرورفتگی سهموی) استفاده می کند تا انرژی خورشید و در نتیجه راندمان تولید گرما را به حداکثر برساند.پرتوهای خورشید گرفته شده و بر روی یک لوله گیرنده پر شده از یک مایع انتقال حرارت (آب یا روغن حرارتی) که در نقطه مرکزی فرورفتگی ها قرار دارد، منعکس می شود.
