جزئیات محصول:
|
| ساختار: | کرم و چرخ کرم | مواد: | 42CrMo، QT |
|---|---|---|---|
| ضمانتنامه: | 5 سال | کاربرد: | سیستم انرژی خورشیدی سهموی |
| علامت تجاری: | سفارشی | رنگ: | سفارشی |
| ولتاژ موتور: | 24 ولت DC | زمان نمونه: | 3 تا 15 روز |
| برجسته کردن: | Small Worm Dual Axis Slew Drive, CSP Heliostat Dual Axis Slew Drive, CSP Heliostat slew drive small,CSP Heliostat Dual Axis Slew Drive,CSP Heliostat small slew drive |
||

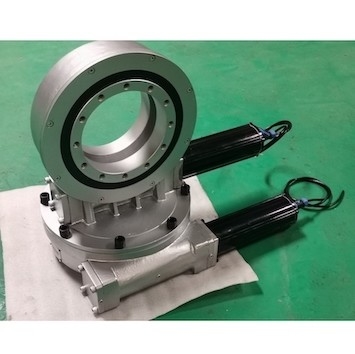

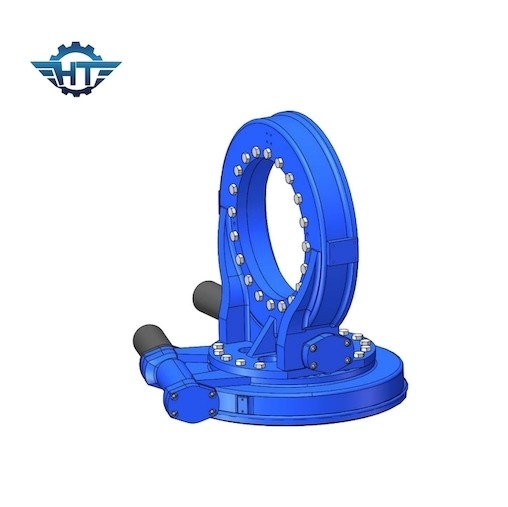

درایو حلقه چرخشی چرخ دنده کرم کوچک برای CSP Heliostat و سیستم انرژی خورشیدی سهمی
شرح درایو حلقه چرخان
درایو چرخشی سری SDE ما عمدتاً برای سیستم های ردیابی خورشیدی PV، STP، CSP استفاده می شود، این مدل برای جهت های افقی و ارتفاعی دو محوره است.برای 10 متر مربع پنل خورشیدی قابل استفاده است.ما متعهد به تحقیق، توسعه و به کارگیری درایوهای چرخشی با کیفیت بالا و دقیق هستیم، یاتاقان های چرخشی دو محوره، بلبرینگ های چرخشی دو محوره و درایوهای چرخان برای سیستم های ردیابی خورشیدی، ردیابی خورشیدی CSP، CPV و غیره را ارائه می دهیم. محصولات حرفه ای و با کیفیت ما همچنین به عنوان یک راه حل ثابت بر روی سکوی کاری هوایی، جرثقیل کامیون، چنگال چوب، دکل حفاری، تجهیزات اسپری، وسیله نقلیه ماژول هیدرولیک، خطوط مونتاژ خودکار، سیستم های انحراف بادی و غیره به خوبی اعمال خواهد شد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
سیستم CSP برج
از آنجایی که آینه های برج زیادی وجود دارد، میزان کاهنده چرخشی در پروژه های برج بیشترین میزان را دارد.نیروگاه برج کاهنده چرخشی را به عنوان جزء محرکه در آزیموت افقی در سراسر جهان می پذیرد و زاویه گام را می توان از میله فشار یا کاهنده چرخشی انتخاب کرد.تولید کنندگان مختلف EPC تولید برق حرارتی طرح های ساختاری متفاوتی را اتخاذ می کنند.از آنجایی که تولید برق برج به بازتابگرهای خورشیدی زیادی در یک منطقه بزرگ از سایت مجهز شده است، هر یک مجهز به مکانیزم ردیابی است که می تواند نور خورشید را با دقت به گیرنده بالای یک برج مرتفع منعکس کند.این امر الزامات بالاتری را در مورد دقت انتقال مکانیکی، عمر مفید، بدون نیاز به تعمیر و استحکام دستگاه درایو چرخشی مطرح می کند.
