جزئیات محصول:
|
| نسبت دنده: | 102:1 | ویژگی: | IP66 محصور شده است |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی | سرویس OEM: | در دسترس |
| موتور: | موتور الکتریکی | کلاس پوشش: | C5 |
| رنگ: | همان طور که درخواست شد | نصب و راه اندازی: | افقی یا عمودی |
| برجسته کردن: | Worm Gear Solar Tracker Slew Drive, Self Lock Solar Tracker Slew Drive, IP66 Enclosed Slewing Drive,Self Lock Solar Tracker Slew Drive,IP66 Enclosed Slewing Drive |
||

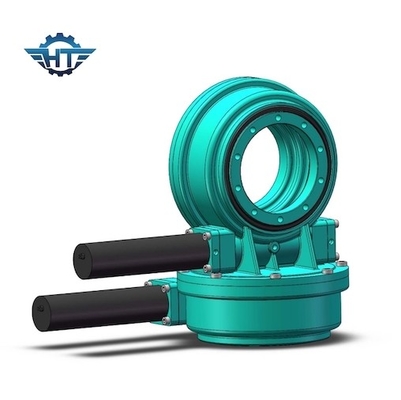

OEMکرم افقی جنرال الکتریکar Slewing Drive با عملکرد قفل خودکار برای سیستم ردیابی خورشیدی
Worm Gear Slewing Drive توضیحات
درایو چرخان جعبه دنده ای است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاور چرخش را منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
امکانات
درایو slew می تواند با چرخ دنده حلزونی و چرخ دنده مارپیچ باشد.و همچنین برای حلقه چرخان داخلی، می تواند حلقه چرخان توپ تک ردیفه باشد و همچنین می تواند حلقه چرخان توپ دو ردیفه باشد.یکی با دو ردیف می تواند بار بسیار بیشتری را تحمل کند.بسته به درخواست شما می تواند انتخاب شود.
کاربرد
این درایو چرخان از طراحی فشرده برخوردار است که هم نصب و هم نگهداری را تسهیل می کند.همه این مزایا باعث می شود که درایو چرخشی برای انواع وسایل نقلیه ساختمانی، بیل مکانیکی خزنده، وسایل نقلیه سکوی هوایی، وسایل نقلیه ردیابی و غیره مناسب باشد.
