جزئیات محصول:
|
| ویژگی: | محصور شده است | کاربرد: | انرژی خورشیدی |
|---|---|---|---|
| موتور: | موتور الکتریکی | کارایی: | 40% |
| اندازه: | 9 اینچ | نسبت دنده: | 61:1 |
| مواد: | 42CrMo 50Mn | ضدآب: | IP66 |
| برجسته کردن: | گیربکس 50Mn ردیاب خورشیدی Slew Drive,موتورهای الکتریکی,محفظه محصور ردیاب خورشیدی Slew Drive |
||

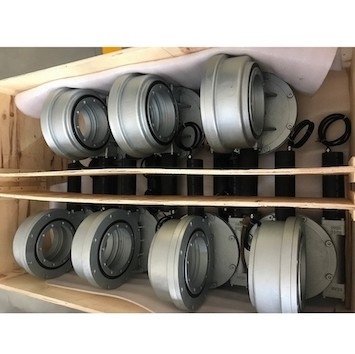

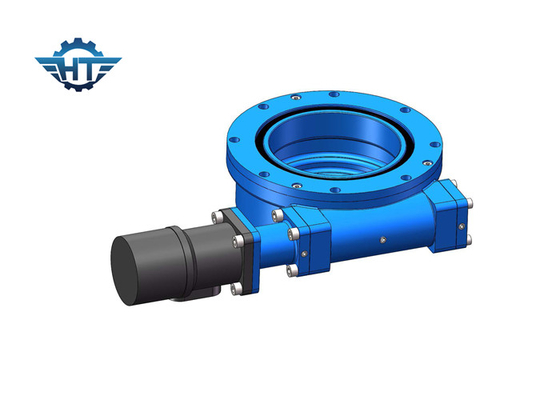

جعبه دنده محفظه محفظه 42CrMo 50Mn SE9 با موتورهای الکتریکی 9 اینچ
سرویس گیربکس Slew Drive
- مشتری می تواند موتور را با توجه به ابعاد اتصال درایو چرخان از قبل طراحی شده ما انتخاب کند.
- ما می توانیم ابعاد اتصال را با توجه به بعد اتصال موتور مشتری سفارشی کنیم.
- ما می توانیم به ارائه کل قطعات با موتور هیدرولیک، موتور DC، موتور AC، استپر یا موتور سروو کمک کنیم.
توضیحات گیربکس Slew Drive
دستگاه درایو چرخ دنده حلزونی محفظه محفظه عمدتاً در خروجی گشتاور زیاد استفاده می شود اما فضای نصب محدود است و در شرایط کاری نسبتاً بالا مانند ضد گرد و غبار، ضد باران، ضد خوردگی و سایر الزامات بالا برای ساختار دوار بخش، سطح IP به IP66 می رسد.درایوهای چرخشی SE برای عمر میدانی 30 ساله تضمین می‌شوند و راه‌حلی کارآمد و قابل اعتماد را در یک سیستم ردیابی خورشیدی تک حرکت ایجاد می‌کنند.ما تمام اجزا و مواد خام خود را با استفاده از استانداردهای تعیین شده توسط گواهینامه های ISO 9001، CE برای اطمینان از عمر مزرعه واجد شرایط می کنیم.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
محصولات به طور گسترده ای در سیستم های ردیابی خورشیدی، وسایل نقلیه کار هوایی، وسایل نقلیه ماشین آلات ساختمانی، ماشین آلات باغ، جرثقیل ها و کشتی سازی، ماشین آلات ساختمانی، زمین های بازی، پارکینگ های اتوماتیک، ماشین های معدن و حفاری تونل، وسایل حمل و نقل و انتقال، وسایل نقلیه رادار ارتباطی و زمین ماهواره ای استفاده می شوند. رسیورها و ... شایان ذکر است که محصولات ما در سیستم های متمرکز تولید برق خورشیدی به عنوان اجزای اصلی در فتوولتائیک متمرکز، انرژی حرارتی خورشیدی یا هدایت ردیابی خورشیدی یا ردیابی هلیواستات در سیستم های فتوولتائیک متمرکز و حرارتی استفاده می شود.
