جزئیات محصول:
|
| تایپ کنید: | چرخ دنده کرمی تک پوش | مواد: | QT |
|---|---|---|---|
| زندگی میدانی: | 30 سال | کاربرد: | سیستم ردیابی تک افقی |
| رنگ: | همان طور که درخواست شد | اندازه: | 3 اینچ تا 25 اینچ |
| موتور: | 24 ولت / 12 ولت / 48 ولت | ویژگی: | عمر طولانی و خود قفل |
| برجسته کردن: | درایو چرخ دنده کرم دوگانه پوششی,درایو چرخ دنده کرمی افقی,درایو چرخشی سیستم ردیابی تکی |
||

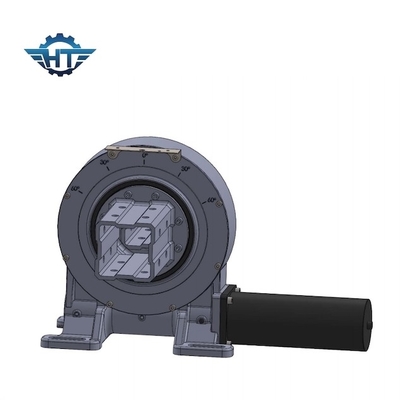

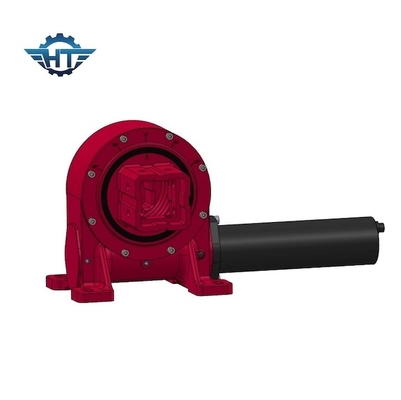

طراحی چرخ دنده کرم دوگانه پوششی برای سیستم ردیابی تک افقی
درایو چرخاننده کرم دوگانه پوششی
Slew Drive که معمولاً به عنوان درایو کرم شناخته می شود، یک سیستم کامل و آماده برای نصب است که از چرخ دنده، کرم، پایه، صفحه بالایی و محفظه کاملاً بسته تشکیل شده است.می توان آن را با موتورهای الکتریکی هیدرولیک یا 12V/24V/48V، گیربکس های سیاره ای سفارشی کرد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
چرخش 360 درجه
اتصال یک موتور محرک از سمت چپ یا راست
در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست
گریس قبل از کارخانه پر شده بود
نصب ساده و نگهداری کم
استفاده منطقی از فضا
دنده خود قفل است.بنابراین ترمز لازم نیست
روش آسان و روان شروع و توقف
گشتاور کج بالا، مناسب برای نصب افقی
