جزئیات محصول:
|
| کاربرد: | ردیاب های خورشیدی | محل منبع: | چانگژو |
|---|---|---|---|
| راننده: | موتور دنده سیاره ای | گواهی: | ISO9001، CE |
| نصب و راه اندازی: | افقی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | ردیاب های خورشیدی نصب شده افقی,ردیاب های خورشیدی 24 ولتی DC Slew Drive,ردیاب های خورشیدی Slew Drive با موتور |
||

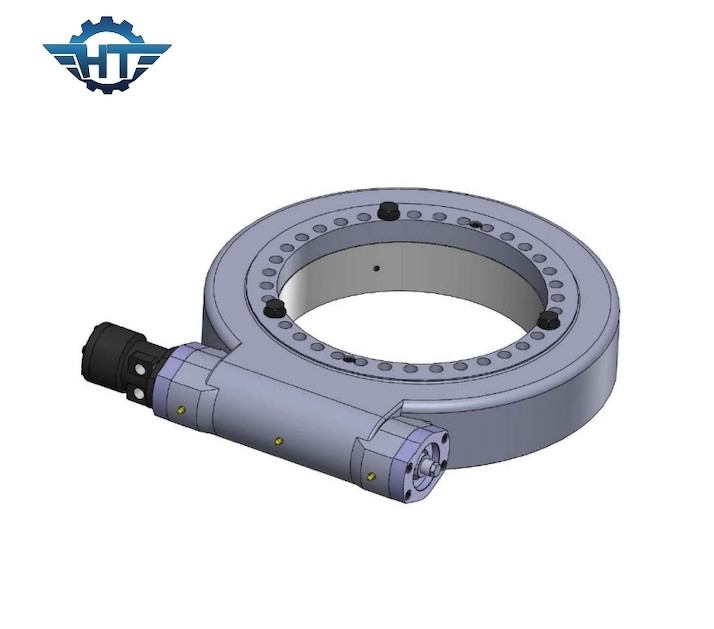

گیربکس اسلو درایو نصب شده افقی با موتور 24 ولت DC برای ردیاب های خورشیدی
گیربکس Slew Driveشرح
درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع محرک کرمی و غیره است. درایو چرخان بر اساس یاتاقان چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.بسیاری از سطوح تماس دندان به طور خاص برای رانندگی بار بالا طراحی شده است.
| مدل: | SE5 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 600 نیوتن متر |
| گشتاور لحظه کج شدن | 6 کیلو نیوتن متر | نگه داشتن گشتاور | 9.2 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 68 KN | رتبه بندی شعاعی استاتیک | 27 KN |
| رتبه بندی محوری پویا | 34 KN | رتبه بندی شعاعی پویا | 14 KN |
| نسبت دنده | 37:1 | بهره وری | 40% |

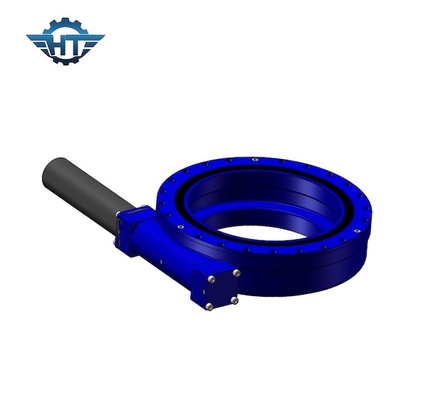

درایو چرخشی توصیه شده
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
مزایای اصلی درایوهای چرخشی SE
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
