جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | دقت، درستی: | ≤ 0.1 |
| راننده: | موتور الکتریکی | تایپ کنید: | نصب شده به صورت عمودی |
| کاربرد: | سیستم ردیابی پنل خورشیدی | رنگ: | درخواست شده است |
| برجسته کردن: | درایو چرخشی خورشیدی چرخ دنده عمودی,درایو چرخشی خورشیدی چرخ دنده قوی,درایو چرخشی خورشیدی چرخ دنده 9 اینچی |
||

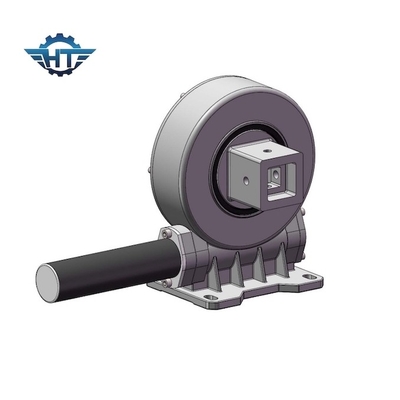

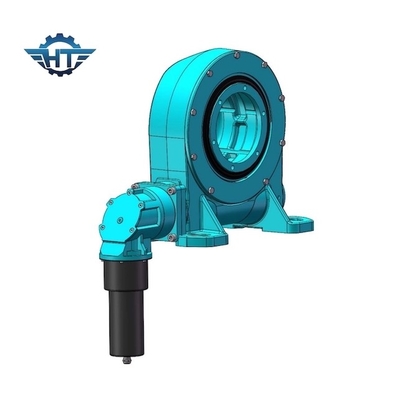

چرخش چرخ دنده عمودی کرم گشتاور قوی برای سیستم ردیابی پنل خورشیدی
Worm Gear Slewing Driveشرح
ما تامین کننده خوبی از درایوهای چرخشی هستیم.درایو Slew برای ردیاب خورشیدی به طور گسترده در سیستم ردیابی تولید برق خورشیدی فتوولتائیک و سایر صنایع انرژی جدید در داخل و خارج از کشور به دلیل تماس چند دندانی، گشتاور انتقال زیاد و عملکرد صاف آن استفاده می شود و می تواند بارهای شعاعی و محوری بزرگ و قوی را تحمل کند. لحظه واژگونی (مقاومت در برابر باد).
درایو چرخشی بخش اصلی در ردیاب خورشیدی است.با استفاده از یاتاقان چرخشی به عنوان جزء اصلی آن، درایو چرخشی می تواند نیروی محوری، نیروی شعاعی و لنگر کج را به طور همزمان تحمل کند.10 اندازه مختلف از 3 اینچ تا 25 اینچ موجود است.
پارامترهای سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
کاربرد
کاربردهای معمولی slew drive شامل صنایع خورشیدی، جرثقیل های کامیون، بالابرهای انسانی، تجهیزات ابزار، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، کنترل کننده های لاستیک، حفارها و بالابرهای خودرو است، اما درایوهای slew در بسیاری از کاربردهای دیگر که نیاز به نگه داشتن بار دارند و قابلیت چرخشی
