جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo، QT | نسبت دنده: | 51:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 7320 نیوتن متر | نگه داشتن گشتاور: | 40 کیلو نیوتن متر |
| گشتاور کج: | 8 کیلو نیوتن متر | رنگ استاندارد: | RAL 9006 |
| عکس العمل: | 0.1 درجه | نوع چرخشی: | تک محور |
| برجسته کردن: | گیربکس Worm Gear Slew Drive, 24 ولت فتوولتائیک Worm Gear Slew Drive, IP 66 Worm Gear Solar Slew Drive,24V Photovoltaic Worm Gear Slew Drive,IP 66 Worm Gear Solar Slew Drive |
||

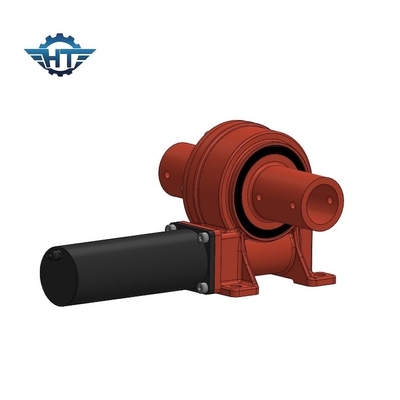

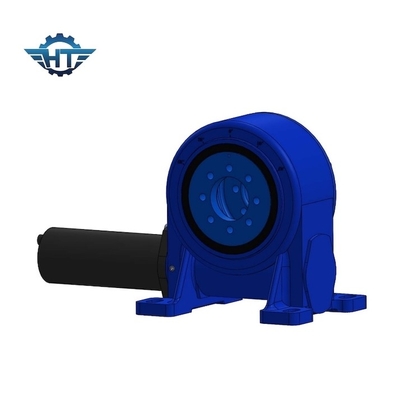

گیربکس کرم چرخ دنده اسلو درایو IP66 برای سیستم ردیابی خورشیدی فتوولتائیک 24 ولت
Worm Gear Slewing Drive توضیحات
درایو چرخشی معمولاً از یک حلقه چرخان، کرم، محفظه ریخته گری و اجزای استاندارد مانند بلبرینگ و پیچ و مهره و غیره تشکیل شده است. در حالی که در سیستم تولید برق فتوولتائیک استفاده می شود، درایو چرخشی معمولاً در ترکیب با موتور کاهنده سرعت سیاره ای DC و AC استفاده می شود. موتور کاهنده سرعتدر حالی که در تجهیزات مهندسی استفاده می شود، به طور منظم در ترکیب با موتور هیدرولیک برای عملکرد به عنوان سیستم محرکه قدرت استفاده می شود.
پارامترهای درایوهای چرخشی مدل VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
درایو چرخشی همچنین درایو چرخ دنده یا کاهنده چرخشی و غیره نامیده می شود. معمولاً در سیستم های انرژی خورشیدی، توربین های بادی، سیستم های ماهواره ای و ماشین آلات مهندسی مانند جرثقیل های کامیون، بالابرهای انسانی و غیره استفاده می شود. اکنون به وفور در فتوولتائیک استفاده می شود. سیستم های ردیابی
هنگامی که درایو چرخان در صنعت انرژی خورشیدی استفاده می شود، کاربران باید با توجه به مساحت واقعی پانل های خورشیدی، یک درایو ایده آل را انتخاب کنند.به طور کلی، درایو چرخان 3 اینچی برای سیستم برق خورشیدی با پنل خورشیدی 3-5 متر مربع، 7 اینچ برای پانل خورشیدی 10-17 متر مربع، 9 اینچ برای 18-30 متر مربع، 12 اینچ برای 31-45 متر مربع و 14 مناسب است. اینچ برای 46-60 متر مربع.اینها برای مرجع شما ارائه شده است.برای اطلاعات دقیق تر و دقیق تر، لطفا با فروشنده ما در صفحه تماس با ما تماس بگیرید.
مزایای محصول
1) گشتاور خروجی و بار نگه داشتن بالاتر
2) دقت ردیابی بالا
3) مقاومت در برابر خوردگی قوی و آب بندی موثر
4) خود قفل شدن
فیلدهای کاربردی
| میدان برق باد | ماشین آلات متالورژی |
| صنعت سبک | تجهیزات سنگین |
| ماشین آلات بندری/دریایی | محصولات نظامی |
| معدن ماشین آلات ساختمانی | تجهیزات کار فولاد |
| تصفیه خانه فاضلاب | ماشین آلات کشاورزی |
