جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE17" |
|---|---|---|---|
| نسبت دنده: | 102:1 | گشتاور خروجی نامی: | 9450 نیوتن متر |
| گشتاور کج: | 203 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 یا طبق درخواست | ظرفیت بار: | بالا |
| برجسته کردن: | گیربکس SE17 Slew Drive, Solar Tracker گیربکس Slew Drive, 203 kNm Solar Tracker Slew Drive,Solar Tracker Gearbox Slew Drive,203 kNm Solar Tracker Slew Drive |
||

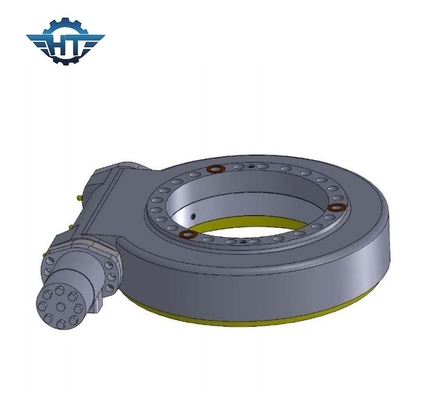

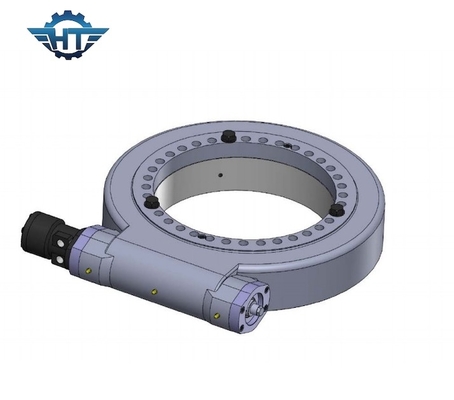

گیربکس SE17 Slew Drive با موتور سروو 380 برای کامیون مه شکن
شرح درایو چرخشی آزیموت
گشتاور خروجی نامی: 9.45 کیلو نیوتن متر
گشتاور لحظه شیب: 203 کیلو نیوتن متر
بار محوری: 980 کیلونیوتن
بار شعاعی: 390 کیلونیوتن
گشتاور نگهداری: 53 کیلو نیوتن متر
نسبت دنده: 102:1
دقت ردیابی: ≤0.15
چرخ دنده های قفل شونده: بله
وزن: 85 کیلوگرم
پارامترهای SE Slewing Drive
| تایپ کنید | 3'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25 اینچ |
| گشتاور خروجی نامی/kN.m | 0.3 | 0.6 | 1.75 | 4.3 | 5.6 | 6.75 | 9.46 | 16 | 21.45 |
| گشتاور لنگر کج/kN.m | 1.5 | 6 | 10.5 | 49.9 | 54.4 | 135 | 203 | 271 | 346 |
| بار محوری/kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| بار شعاعی/kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| نسبت دنده | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| خود قفل شدن | آره | آره | آره | آره | آره | آره | آره | آره | آره |
| وزن (کیلوگرم | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| مساحت پانل مناسب/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Changzhou Hangtuo Machinary Co., Ltd یک تولید کننده و صادر کننده حرفه ای یاتاقان های چرخان / حلقه چرخان / دایره چرخشی، درایوهای چرخان / درایو چرخشی است که عمدتا در ماشین آلات بندری، ماشین آلات معدن، ماشین آلات جوشکاری، وسایل نقلیه ساختمانی، وسایل نقلیه مدولار، تک استفاده می شود. یا سیستم های ردیابی خورشیدی دو محوره و سیستم های کوچک برق بادی و غیره.
مزایای Slewing Drive
1. لحظه واژگونی شدید
2. درایو کرم پوشاننده را اتخاذ کنید
3. تماس چند دندانه، ظرفیت بار بالا
4. عملکرد خود قفل
پرسش و پاسخ
1. چگونه انتخاب کنیم؟
لطفا اندازه قطر، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئنا، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل
ما بهترین هزینه حمل و نقل را پس از انتخاب موتورهای دنده مناسب به شما می دهیم
4. چگونه نمونه ها را ارسال می کنید؟
مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط UPS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
1 مجموعه
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: ظرف 0 ~ 7 روز؛برای سفارشات دسته ای: ظرف 25 تا 45 روز.
