جزئیات محصول:
|
| مدل: | 7 اینچ | نسبت دنده: | 57:1 |
|---|---|---|---|
| بهره وری: | 40% | دقت، درستی: | کمتر از 0.1 درجه |
| راننده: | موتور الکتریکی | تایپ کنید: | نصب عمودی یا افقی |
| کاربرد: | بازتابنده های سهموی | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | درایو چرخ‌دنده‌ی چرخ‌دنده‌ی بک‌لش کوچک,گیربکس چرخ‌دنده‌ی چرخ‌دنده‌ای 7 اینچی,درایو چرخ دنده‌ای برای بازتابنده‌های سهموی |
||

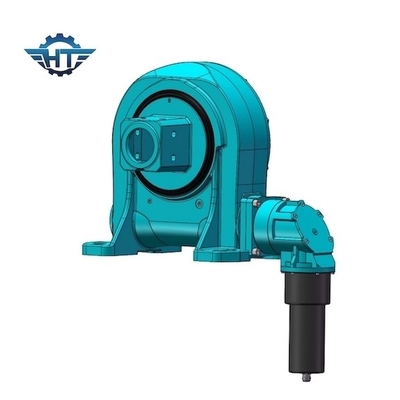

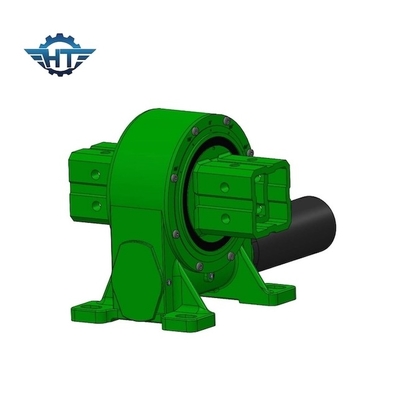

گیربکس 7 اینچی کرم معکوس کوچک برای بازتابنده های سهموی
توضیحات درایو چرخشی VE7
هنگام انتخاب درایو چرخان هیدرولیک مناسب، معمولاً باید موارد زیر را بدانیم:
1. برنامه
2. سیستم فشار هیدرولیک
3. بار و سرعت چرخش مورد نیاز
4. به طور کلی درایو چرخشی SE با موتور هیدرولیک باید به صورت افقی نصب شود.اگر نه از این طریق، لطفاً به ما اطلاع دهید.
پارامترهای SE Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
عکس العمل - شکاف های موجود بین دندانه های چرخ دنده و کرم یک عامل بسیار رایج و اغلب یک عامل مهم و کلیدی در طراحی سیستم های دنده و محرک است.شکاف های بین آنها فضایی را برای اعمال روغن کاری فراهم می کند و می تواند به تحمل تنش های گرمای عملیات در داخل کمک کند.چرخ دنده و کرم در شرایط مش تقریبا کامل در تماس هستند.این به نوبه خود امکان انتقال بسیار کارآمد نیروی محرکه، توزیع یکنواخت بار و سطح بسیار چشمگیر دقت موقعیت یابی در رانش را فراهم می کند.
