جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE1 |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| رنگ: | همان طور که درخواست شد | کاربرد: | سیستم ردیابی خودکار خورشیدی |
| محل منبع: | چانگژو، چین | راننده: | موتور 12/24 VDC |
| گواهی: | ISO9001، CE | خود قفل: | آره |
| برجسته کردن: | گیربکس موتور چرخ دنده کوچک,گیربکس سولار گیربکس SE1,گیربکس سولار گیربکس 50Mn |
||

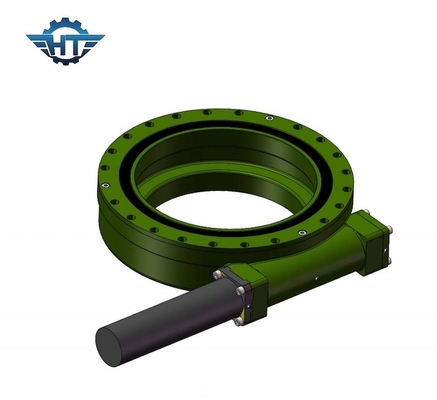

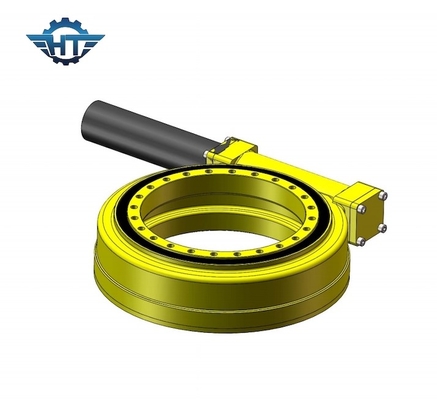

گیربکس SE1 Slew Drive با موتور دنده کوچک برای سیستم ردیابی خورشیدی خودکار
توضیحات SE1 Slew Drive
برای درایو چرخشی، که معمولاً یاتاقان چرخان یا حلقه چرخان نامیده می شود، از کرم، چرخ دنده، محفظه، کلاهک انتهایی، صفحه بالایی، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته کرم و چرخ دنده هستند، می توانند نیروهای محوری، نیروهای شعاعی و لحظات واژگونی را به طور همزمان تحمل کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید برای نصب، نگهداری و نصب راحت است.درایوهای چرخشی به طور گسترده در سیستم‌های ردیابی خورشیدی PV، CPV، CSP و کاربردهای ساختمانی، از جمله جرثقیل‌های کامیون، بالابرها، صفحه‌های گردان، ماشین‌آلات بندری، وسایل نقلیه، سیستم‌های کوچک برق بادی و آنتن ماهواره‌ای استفاده می‌شوند.11 اندازه مختلف از 1 اینچ تا 25 اینچ با بیش از 60 مدل موجود است تا نیازهای ردیابی منظم و دقیق را در زمینه های ردیابی PV، CPV و CSP (قدرت حرارتی، برج، فرنل، هلیواستات) برآورده کند.
پارامترهای عملکرد سری SE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
نصب و راه اندازی
درایوهای چرخشی SE1 می توانند به صورت عمودی و افقی نصب شوند.
توصیه می شود برای محافظت بهتر، درایوهای چرخشی را به صورت افقی در کاربردهای خورشیدی یا مکانیکی نصب کنید.در صورت نیاز، می توان آن را به صورت عمودی نیز نصب کرد، اما به پشتیبان های اضافی نیاز دارد.
برنامه های کاربردی
ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره‌ای و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، لاستیک‌ها، حفارها و بالابرهای خودرو.
