جزئیات محصول:
|
| مدل: | SE14 | نسبت دنده: | 85:1 |
|---|---|---|---|
| بهره وری: | 40% | رنگ: | RAL 9006 یا طبق درخواست |
| محل منبع: | چانگژو، چین | راننده: | موتور 220VAC/380VAC/24VDC |
| کاربرد: | جرثقیل های کامیون | نگهداری: | رایگان |
| برجسته کردن: | گیربکس CE Worm Gear Slew Drive, SE14 Solar Gear Slew Drive, 24VDC Worm Solar Slew Drive,SE14 Solar Gear Slew Drive,24VDC Worm Solar Slew Drive |
||

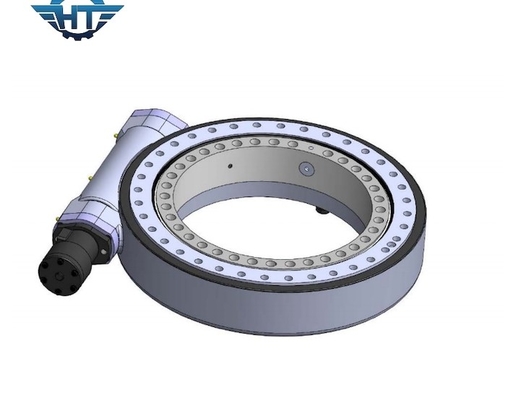

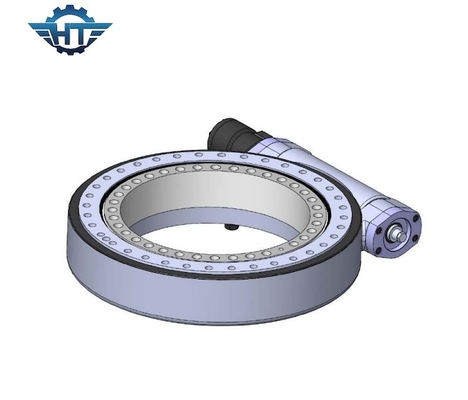

SE14 CE گواهی گیربکس چرخ دنده چرخشی با موتور هیدرولیک برای جرثقیل های کامیون
توضیحات درایو چرخشی SE14
درایو چرخشی قادر است بار محوری، بار شعاعی و گشتاور کج را تحمل کند.چرخش گردان یا قاب در آزیموت و ارتفاعی که توسط درایو چرخشی هدایت می شود.
جدول عملکرد SE14
| مدل | درایو کرم افقی 14 اینچی |
| نسبت | 85:1 |
| درجه IP | IP66 |
| گشتاور خروجی نامی | 44 کیلو نیوتن متر |
| گشتاور کج | 135 کیلو نیوتن متر |
| بار محوری | 680 کیلونیوتن |
| بار شعاعی | 230 کیلونیوتن |
| نگه داشتن گشتاور | 68 کیلو نیوتن متر |
| بهره وری | 40% |
| دقت، درستی | ≤0.1 درجه |
| خود قفل شدن | آره |
| وزن | 62 کیلوگرم |
| دمای کاری | -30+120 ℃ |
ویژگی های ساختاری
درایو کرم چرخان شامل چرخ دنده کرم، شفت کرم، محفظه، یاتاقان، موتور و غیره است.موتور محرک شفت کرم، کرم و کرم و چرخ دنده برای افزایش گشتاور، پایدار و قابل اعتماد درگیر می شوند.
نمودار عملکرد برای سری SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره |
204
|
مزایای
تحویل سریع: ما یک تولید کننده حرفه ای بزرگ با امکانات پیشرفته و بیش از 10 سال تجربه هستیم
بهترین خدمات پس از فروش: ما تیم حرفه ای برای ارائه خدمات جامع یک مرحله ای برای شما داریم
قیمت رقابتی: ما می توانیم رقابتی ترین قیمت را برای تامین بودجه شما به مشتریان ارائه دهیم
سیستم کنترل کیفیت دقیق: ما خط تولید درجه یک و سیستم مدیریت کیفیت دقیق داریم
دامنه های کاربردی
کاربردهای معمولی عبارتند از ردیاب های خورشیدی، توربین های بادی، دیش های ماهواره و رادار، جرثقیل های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترلرهای تایر، حفارها و بالابرهای خودرو.
خدمات ما
بیش از 10 اندازه مختلف وجود دارد که از اندازه 3 تا 25 اینچ شروع می شود که در میان آنها می توان به 5، 7، 9، 12، 14، 17، 19 و 21 اشاره کرد. هر دو به طور گسترده استفاده می شوند. در سیستم های ردیابی خورشیدی (PV، CPV، HCPV و هلیواستات) و وسایل نقلیه معمولی، مانند بالابر، جرثقیل های کامیون، و همچنین وسایل نقلیه مدولار.
