جزئیات محصول:
|
| ولتاژ ورودی: | ۲۴ ولت | سطح حفاظت: | IP66 |
|---|---|---|---|
| ضمانت: | 5 سال | درخواست: | سیستم ردیابی خورشیدی PV |
| سطح نویز: | ≤50dB | نام محصول: | ردیاب خورشیدی Slew Drive |
| وزن: | 23 کیلوگرم | دمای کار: | -40 ℃ تا 120 ℃ |
| برجسته کردن: | رابط RS485 درایو سوئیچ خورشیدی,24 ولت درایو سوئیچ تابش خورشیدی,ردیابی خورشیدی PV Slew Drive,24V Solar Tracking Slew Drive,PV solar tracking Slew Drive |
||

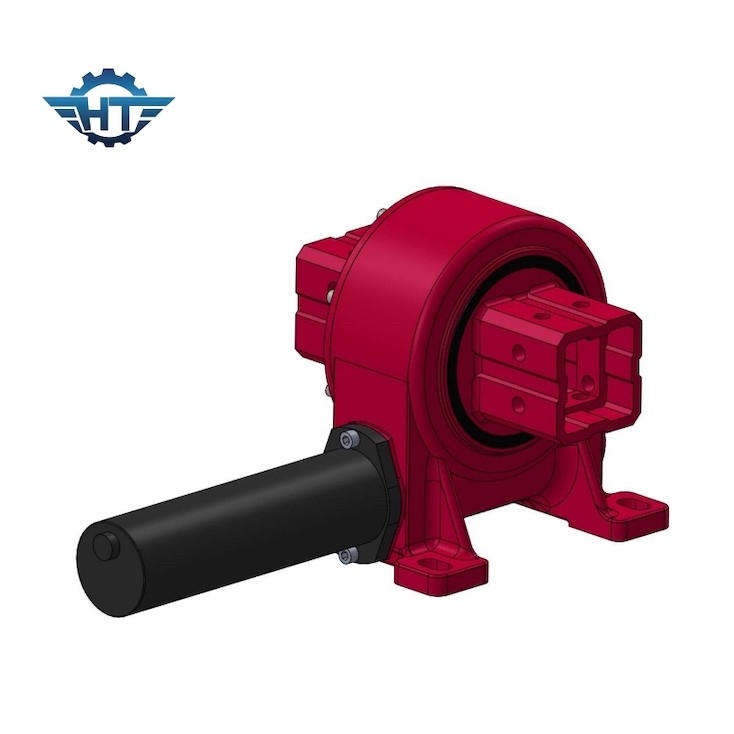

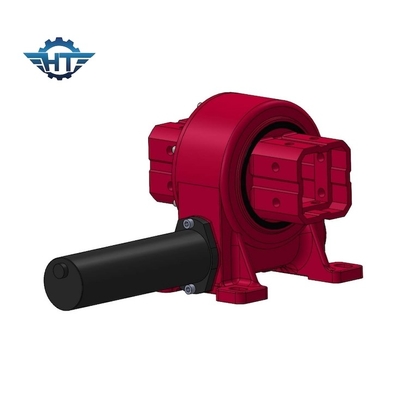

سیستم ردیابی پیشرفته خورشیدی با وضوح 3600ppr و رابط RS485
توضیحات محصول
یک محرک چرخش، همچنین به عنوان محرک چرخش یا محرک پرتگاه چرخش شناخته می شود، یک قطعه مکانیکی است که در کاربردهای مختلف برای امکان چرخش کنترل شده بار در اطراف یک محور مرکزی استفاده می شود.این دستگاه ها معمولا در ماشین آلات صنعتی یافت می شوند.، سیستم های ردیابی خورشیدی، توربین های بادی، تجهیزات ساختمانی و سایر کاربردهایی که چرخش کنترل شده و دقیق مورد نیاز است.
در اینجا توصیف ویژگی های کلیدی و اجزای یک محرک چرخش است:
محفظه اصلی: محرک چرخش به طور معمول از یک محفظه محکم و فشرده تشکیل شده است که شامل تمام اجزای داخلی است.محفظه طراحی شده است تا تحمل بار سنگین و شرایط زیست محیطی.
محور مرکزی: در هسته ی محرک چرخش یک محور مرکزی است که اغلب به عنوان چرخ دنده نامیده می شود و به عنوان نقطه ی محور برای حرکت چرخش عمل می کند.
مکانیسم دنده: عملکرد اصلی محرک چرخش این است که حرکت چرخش را به حرکت زاویه ای تبدیل کند. این کار از طریق مکانیسم دنده انجام می شود.که معمولاً شامل یک پیچ کرم و یک دنده حلقه ای استپیچ کرم با دندانهای چرخ دنده متصل می شود و چرخش کنترل شده را امکان پذیر می کند.
موتور محرک: برای کنترل چرخش محرک چرخش، معمولاً یک موتور محرک خارجی متصل می شود. موتور چرخش و قدرت لازم برای چرخش بار را فراهم می کند.
اسب ها: اسب های با کیفیت بالا اجزای مهمی از محرک چرخش هستند. آنها پشتیبانی و کاهش اصطکاک را فراهم می کنند و چرخش صاف و کارآمد را امکان پذیر می کنند.برخی از محرک های چرخش دارای ردیف های متعدد از لاغری برای افزایش ثبات هستند.
مهر و موم: برای محافظت از اجزای داخلی از گرد و غبار، کثافت و رطوبت، درایوهای چرخش با مهر و موم و گاسکت مجهز هستند.روغن مناسب برای کاهش فرسایش و اطمینان از قابلیت اطمینان طولانی مدت ضروری است.
فلنج نصب: بسته به کاربرد، ممکن است یک فلنج نصب برای اتصال محرک چرخش به طور ایمن به ساختار اطراف اضافه شود.
دنده های خروجی: برخی از درایوهای چرخش دارای دنده خروجی هستند که به بار مورد نیاز برای چرخش متصل می شود. این دنده می تواند متناسب با نیازهای خاص برنامه سفارشی شود.
درایو های چرخدار برای تحمل بارهای سنگین طراحی شده اند و کنترل دقیق چرخش را ارائه می دهند، که آنها را برای کاربردهای مختلف که نیاز به حرکت کنترل شده دارند، ایده آل می کند.و توانایی حمایت از هر دو محوری و شعاعی بار آنها را قطعات ارزشمند در صنایع مانند ساخت و ساز، انرژی های تجدیدپذیر و تولید.
پارامترهای فنی
در اینجا یک توصیف کوتاه از مدل های مختلف کاهش دهنده در دسترس است:
|
مدل |
تورک خروجی نامی (N.m) |
چرخش ثابت (kN.m) |
چرخش خم (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
کارایی |
دقت (درجه) |
IP |
Tep کار ((°C) |
خود قفل |
وزن (کیلوگرم) |
|
3 سانتی متر |
806 |
9 |
5 |
22 |
15 |
31:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
12 کیلوگرم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
18 کیلوگرم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
32 کیلوگرم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
28 کیلوگرم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
52 کیلوگرم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
۶۵ کیلوگرم |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
88 کیلوگرم |
|
17 اینچ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
135 کیلوگرم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
192 کیلوگرم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
251 کیلوگرم |
درخواست ها
درایو های چرخش به طور گسترده ای در صنایع مختلف و برنامه های کاربردی مورد استفاده قرار می گیرند که چرخش کنترل شده، موقعیت دقیق و ظرفیت تحمل بار برای عملکرد کارآمد ضروری است.از سیستم های ردیابی خورشیدی تا توربین های بادیدستگاه های ساختمانی و میز های چرخشی، محرک های چرخش کنترل دقیق اجزای مختلف را امکان پذیر می کنند.تجهیزات دریایی و دریایی، سیستم های کار هوایی، سیستم های انرژی تجدیدپذیر، سینی های ماهواره ای، سیستم های پخش، سیستم های نظارت، فرآیندهای تولید خودکار، برنامه های دفاعی و هوافضاپارک تفریحی، تلسکوپ ها و تجهیزات معدن و معدن.
تنوع درایو های چرخش و اهمیت آنها در طیف گسترده ای از برنامه های کاربردی بی نظیر است. از تولید انرژی تا سرگرمی و دفاع به تولید،محرک های چرخدار حرکت کارآمد و موقعیت دقیق اجزای مختلف را امکان پذیر می کنند، تضمین عملیات ایمن و کارآمد در طیف وسیعی از صنایع.
پشتیبانی و خدمات
پشتیبانی فنی و خدمات درایو سوئیچ ردیاب خورشیدی
تیم ما از مهندسان باتجربه به شما در شناسایی مشکلات و ارائه راه حل هایی برای هر مشکلی که ممکن است با آن روبرو شوید کمک می کند. ما همچنین طیف وسیعی از خدمات تعمیر و نگهداری را ارائه می دهیم،از تعمیرات منظم پیشگیرانه تا تعمیرات اضطراری و تعویض.
ما پشتیبانی فنی و خدمات را برای مشتریان خود ارائه می دهیم، با یک تیم اختصاصی از متخصصان که همیشه در دسترس هستند تا به سوالات و نگرانی های شما پاسخ دهند.تيم ما در تمام جنبه هاي تكنولوژي راننده ي خورشيدي به شدت آموزش يافته و آگاه است، و می تواند به شما مشاوره و تخصص مورد نیاز را برای حفظ سیستم خود را در حالت عالی ارائه دهد.
ما همچنین طیف وسیعی از خدمات سفارشی را ارائه می دهیم، از جمله پیشنهاد نصب سفارشی و رفع مشکل.تیم ما می تواند با شما کار کند تا نقاط ضعف بالقوه در سیستم شما را شناسایی کند و راه حل های سفارشی را برای اطمینان از عملکرد بهینه ارائه دهد.
پشتیبانی فنی و خدمات ما طراحی شده اند تا بهترین تجربه ممکن را با محصول سوئیچ درایو ردیاب خورشیدی شما ارائه دهند.لطفاً در تماس با ما ترديد نکنید.
بسته بندی و حمل
بسته بندی و حمل و نقل درایو سوئیچ ردیاب خورشیدی شامل:
مواد بسته بندی با کیفیت بالا مانند پوشش حباب هوا، پوشش کوچک و مدفوع فوم
محصول باید به خوبی در یک جعبه محافظ بسته شود.
محصول با یک شماره ردیابی برچسب گذاری شده و به آدرس مشخص شده ارسال می شود.
