جزئیات محصول:
|
| رمزگذار: | اختیاری | درخواست: | سیستم ردیابی خورشیدی |
|---|---|---|---|
| محدوده سرعت: | 0.1-1 دور در دقیقه | دقت، درستی: | 0.15 درجه |
| دمای کار: | -40 ℃ تا 120 ℃ | نام محصول: | ردیاب خورشیدی Slew Drive |
| گشتاور: | 7320 نیوتن متر | ولتاژ ورودی: | ۲۴ ولت |
| برجسته کردن: | سرعت پاسخگویی به دستگاه ردیابی خورشیدی,درایو سوئیچ ردیاب خورشیدی,1 دور در دقیقه درایو ردیاب خورشیدی,Solar Tracker Slew Drive for Industrial,1 rpm Solar Tracker Drive |
||

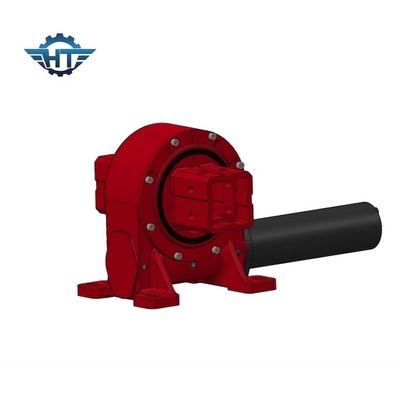

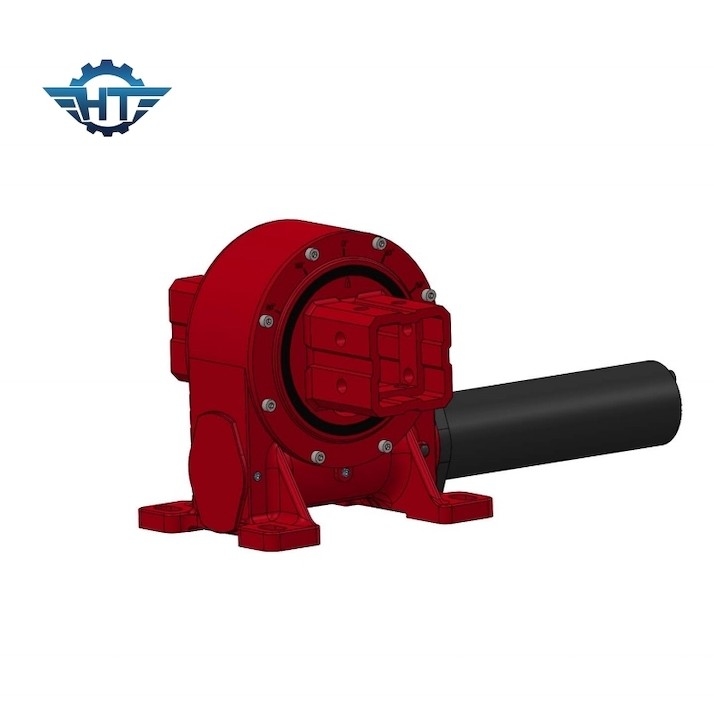

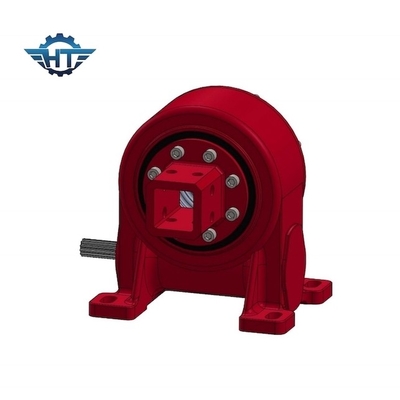

0.01° دنده ی چرخش تابش خورشیدی IP66
توضیحات محصول
یک محرک چرخش، همچنین به عنوان محرک چرخش یا محرک پرتگاه چرخش شناخته می شود، یک قطعه مکانیکی است که در کاربردهای مختلف برای امکان چرخش کنترل شده بار در اطراف یک محور مرکزی استفاده می شود.این دستگاه ها یک راه حل قابل اعتماد و قوی برای حرکت کنترل شده ارائه می دهند، و معمولا در ماشین آلات صنعتی، سیستم های ردیابی خورشیدی، توربین های بادی، تجهیزات ساختمانی و سایر کاربردهایی که نیاز به چرخش دقیق دارند یافت می شوند.درایو چرخش به طور معمول شامل یک محکم، محفظه فشرده ای که شامل تمام اجزای داخلی است که برای تحمل بار سنگین و شرایط محیطی طراحی شده است. در قلب سیستم محور مرکزی است.که اغلب به عنوان ابزار کرم نامیده می شود، که به عنوان نقطه محور برای حرکت چرخش عمل می کند و به یک موتور محرک خارجی متصل می شود که چرخش و قدرت مورد نیاز برای چرخش بار را فراهم می کند.و روان کننده اجزای جدایی ناپذیر در محرک چرخش هستند. در حالی که مهر و ضدعفونی کننده از اجزای داخلی در برابر گرد و غبار، کثافت و رطوبت محافظت می کنند،و اطمینان از قابلیت اطمینان بلند مدتبسته به کاربرد، محرک های چرخش ممکن است شامل یک فلنج نصب برای اتصال ایمن دستگاه به ساختار اطراف و یک دنده خروجی برای اتصال بار که نیاز به چرخش دارد.محرک های چرخدار مزایای مختلفی را برای طیف گسترده ای از کاربردهای مختلف ارائه می دهند، با قدرت و دقت آنها دو مورد از مزایای اصلی آنها هستند.و توانایی تحمل هر دو محوری و شعاعی بار آنها را به ویژه ارزشمند در صنایع مانند ساخت و ساز، انرژی های تجدیدپذیر و تولید.
پارامترهای فنی
کاهش دهنده های سیاره ای که به طور گسترده در سیستم های انتقال خودکار استفاده می شوند، نوعی دستگاه مکانیکی هستند که برای کاهش سرعت موتور در حالی که باعث افزایش گشتاور می شوند، استفاده می شوند.جدول بالا نشان دهنده گشتاور خروجی نامی است، چرخش نگهدارنده، چرخش خم، بار محوری، بار شعاعی، نسبت، کارایی، دقت، حفاظت IP، دمای کار، خاصیت قفل کردن خود،و اطلاعات وزن برای اندازه های مختلف کاهش دهنده های سیاره ای.
|
مدل |
تورک خروجی نامی (N.m) |
چرخش ثابت (kN.m) |
چرخش خم (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
کارایی |
دقت (درجه) |
IP |
Tep کار ((°C) |
خود قفل |
وزن (کیلوگرم) |
|
3 سانتی متر |
806 |
9 |
5 |
22 |
15 |
31:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
12 کیلوگرم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
18 کیلوگرم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
32 کیلوگرم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
28 کیلوگرم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
52 کیلوگرم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
۶۵ کیلوگرم |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
88 کیلوگرم |
|
17 اینچ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
135 کیلوگرم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
192 کیلوگرم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
251 کیلوگرم |
به طور خلاصه، مشخصات کاهش دهنده های سیاره ای مورد بحث بسته به اندازه آنها بسیار متفاوت است. با این حال، اکثر آنها ویژگی های مشابهی مانند بهره وری بالا، دقت و حفاظت IP دارند.,و همچنین طیف گسترده ای از دما.
درخواست ها
محرک های چرخدار در طیف گسترده ای از صنایع و تجهیزات که در آن چرخش کنترل شده، موقعیت دقیق و ظرفیت حمل سنگین ضروری است، کاربرد پیدا می کنند.نه تنها انعطاف پذیر و قوی هستند، اما همچنین قادر به ارائه موقعیت دقیق و چرخش تجهیزات و قطعات است. کاربردهای رایج محرک های چرخش شامل:
سیستم های ردیابی خورشیدی: در سیستم های ردیابی خورشیدی از درایو های چرخش به طور گسترده ای برای جهت دهی پنل های خورشیدی و آرایه ها به سمت خورشید در طول روز استفاده می شود.به حداکثر رساندن جذب انرژی و بهبود بهره وری تولید انرژی خورشیدی.
توربین های بادی: آنها در توربین های بادی برای کنترل جهت گیری نخل و تیغه ها استفاده می شوند،اجازه می دهد تا توربین بادی با توجه به جهت باد غالب، انرژی بادی را به طور کارآمد استفاده کند..
تجهیزات ساختمانی: محرک های چرخش در ماشین آلات ساختمانی مانند حفاری ، جرثقیل ها و پمپ های بتنی استفاده می شود تا کنترل دقیق چرخش بوم ، بازو یا سطل را امکان پذیر کند.
ماشین آلات کشاورزی: تجهیزات کشاورزی، از جمله ماشین های برداشت و سیستم های آبیاری، اغلب از محرک های چرخش برای کنترل حرکت و موقعیت مختلف اجزای مختلف استفاده می کنند.
دستکاری مواد: سیستم های حمل و نقل، بارگذاری مواد و استایل ها از محرک های چرخش برای کنترل حرکت و موقعیت کمربند های حمل و نقل و سایر تجهیزات استفاده می کنند.
جداول چرخشی: در کاربردهای تولید و ماشینکاری، درایوهای چرخشی در جداول چرخشی استفاده می شود تا شاخص سازی دقیق و موقعیت قطعات کار را در طول فرآیندهای ماشینکاری امکان پذیر کند.
تجهیزات دریایی و ساحلی: محرک های چرخش در جرثقیل های کشتی، دستگاه های حفاری ساحلی و سیستم های موقعیت مکانی کشتی برای کنترل چرخش تجهیزات و بارهای مورد استفاده قرار می گیرند.
پلتفرم های کاری هوایی: پلتفرم های لیفت و کامیون های سطل از محرک های چرخش برای کنترل حرکت و موقعیت پلتفرم کار استفاده می کنند و دسترسی به مناطق بالاتری را فراهم می کنند.
انرژی های تجدید پذیر: علاوه بر کاربردهای بادی و خورشیدی، درایو های چرخش در سیستم های انرژی مد و امواج برای کنترل جهت گیری دستگاه های جذب انرژی استفاده می شوند.
بشقاب های ماهواره ای: محرک های چرخش، جهت گیری دقیق و ردیابی بشقاب های ماهواره ای را برای حفظ ارتباط با ماهواره های در مدار امکان پذیر می کند.
پخش و نظارت: آنها در آنتن های پخش رادیویی و تلویزیونی و سیستم های دوربین نظارت برای کنترل حرکت آنتن یا دوربین استفاده می شوند.
تولید خودکار: محرک های چرخش در فرآیندهای مختلف تولید خودکار نقش دارند که در آن حرکت چرخش دقیق و موقعیت گذاری مورد نیاز است.
دفاع و هوافضا: در کاربردهای نظامی و هوافضا، آنها در سیستم های رادار، پرتاب کننده های موشک و تلسکوپ ها برای کنترل جهت گیری تجهیزات استفاده می شوند.
صنعت سرگرمی: در پارک های تفریحی، از جمله چرخ های فلکی و سیستم عامل های چرخشی در پارک های تفریحی، می توان درایوهای چرخش یافت.
تلسکوپ ها و رصدخانه ها: رصدخانه ها و تلسکوپ های نجومی برای موقعیت دقیق و ردیابی اجرام آسمانی از محرک های چرخش استفاده می کنند.
تجهیزات معدن و معدن: در تجهیزات معدن سنگین، مانند حفاری های چرخ سطل و دستگاه های جمع آوری سنگ، برای کنترل حرکت اجزای معدن استفاده می شود.
این مثال ها تنوع محرک های چرخش و اهمیت آنها را در ارائه کنترل دقیق در صنایع و کاربردهای مختلف برجسته می کنند.
