جزئیات محصول:
|
| سطح نویز: | ≤50dB | نام محصول: | ردیاب خورشیدی Slew Drive |
|---|---|---|---|
| ساختار: | کرم و ابزار | حفاظت: | IP66 |
| وزن: | 65 کیلوگرم | ضمانت: | 5 سال |
| وضوح: | 0.01 درجه | موتور: | ۲۴ ولت |
| برجسته کردن: | کرم و دنده های سوئیچ خورشیدی,کنترل تورک درایو ردیاب خورشیدی,درایو سوئیچ خورشیدی IP66,Torque Control Solar Tracker Drive,Solar Slew Drive with IP66 |
||

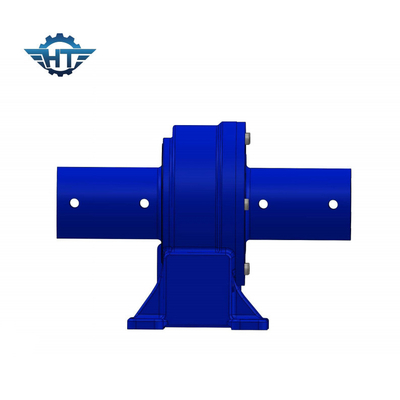

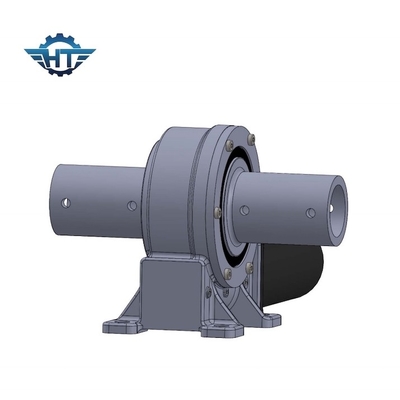

کنترل سرعت و تورک ردیاب خورشیدی سوئیچ درایو با حفاظت IP66
توضیحات محصول
یک محرک چرخش، همچنین به عنوان محرک چرخش یا محرک پرتگاه چرخش شناخته می شود، یک قطعه مکانیکی است که در کاربردهای مختلف برای امکان چرخش کنترل شده بار در اطراف یک محور مرکزی استفاده می شود.این دستگاه ها معمولا در ماشین آلات صنعتی یافت می شوند.، سیستم های ردیابی خورشیدی، توربین های بادی، تجهیزات ساختمانی و سایر کاربردهایی که چرخش کنترل شده و دقیق مورد نیاز است.
در اینجا توصیف ویژگی های کلیدی و اجزای یک محرک چرخش است:
محفظه اصلی: محرک چرخش به طور معمول از یک محفظه محکم و فشرده تشکیل شده است که شامل تمام اجزای داخلی است.محفظه طراحی شده است تا تحمل بار سنگین و شرایط زیست محیطی.
محور مرکزی: در هسته ی محرک چرخش یک محور مرکزی است که اغلب به عنوان چرخ دنده نامیده می شود و به عنوان نقطه ی محور برای حرکت چرخش عمل می کند.
مکانیسم دنده: عملکرد اصلی محرک چرخش این است که حرکت چرخش را به حرکت زاویه ای تبدیل کند. این کار از طریق مکانیسم دنده انجام می شود.که معمولاً شامل یک پیچ کرم و یک دنده حلقه ای استپیچ کرم با دندانهای چرخ دنده متصل می شود و چرخش کنترل شده را امکان پذیر می کند.
موتور محرک: برای کنترل چرخش محرک چرخش، معمولاً یک موتور محرک خارجی متصل می شود. موتور چرخش و قدرت لازم برای چرخش بار را فراهم می کند.
اسب ها: اسب های با کیفیت بالا اجزای مهمی از محرک چرخش هستند. آنها پشتیبانی و کاهش اصطکاک را فراهم می کنند و چرخش صاف و کارآمد را امکان پذیر می کنند.برخی از محرک های چرخش دارای ردیف های متعدد از لاغری برای افزایش ثبات هستند.
مهر و موم: برای محافظت از اجزای داخلی از گرد و غبار، کثافت و رطوبت، درایوهای چرخش با مهر و موم و گاسکت مجهز هستند.روغن مناسب برای کاهش فرسایش و اطمینان از قابلیت اطمینان طولانی مدت ضروری است.
فلنج نصب: بسته به کاربرد، ممکن است یک فلنج نصب برای اتصال محرک چرخش به طور ایمن به ساختار اطراف اضافه شود.
دنده های خروجی: برخی از درایوهای چرخش دارای دنده خروجی هستند که به بار مورد نیاز برای چرخش متصل می شود. این دنده می تواند متناسب با نیازهای خاص برنامه سفارشی شود.
درایو های چرخدار برای تحمل بارهای سنگین طراحی شده اند و کنترل دقیق چرخش را ارائه می دهند، که آنها را برای کاربردهای مختلف که نیاز به حرکت کنترل شده دارند، ایده آل می کند.و توانایی حمایت از هر دو محوری و شعاعی بار آنها را قطعات ارزشمند در صنایع مانند ساخت و ساز، انرژی های تجدیدپذیر و تولید.
پارامترهای فنی
|
مدل |
تورک خروجی نامی (N.m) |
چرخش ثابت (kN.m) |
چرخش خم (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
کارایی |
دقت (درجه) |
IP |
Tep کار ((°C) |
خود قفل |
وزن (کیلوگرم) |
|
3 سانتی متر |
806 |
9 |
5 |
22 |
15 |
31:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
12 کیلوگرم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
18 کیلوگرم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
32 کیلوگرم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
28 کیلوگرم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
52 کیلوگرم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
۶۵ کیلوگرم |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
88 کیلوگرم |
|
17 اینچ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
135 کیلوگرم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
192 کیلوگرم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
251 کیلوگرم |
درخواست ها
محرک های چرخدار در طیف گسترده ای از صنایع و تجهیزات که در آن چرخش کنترل شده، موقعیت دقیق و ظرفیت حمل سنگین ضروری است، کاربرد پیدا می کنند.در اینجا برخی از کاربردهای رایج درایوهای چرخ دار است:
سیستم های ردیابی خورشیدی: در سیستم های ردیابی خورشیدی از درایو های چرخش به طور گسترده ای برای جهت دهی پانل های خورشیدی و مجموعه های خورشیدی به سمت خورشید در طول روز استفاده می شود.به حداکثر رساندن جذب انرژی و بهبود بهره وری تولید انرژی خورشیدی.
توربین های بادی: آنها در توربین های بادی برای کنترل جهت گیری نخل و تیغه ها استفاده می شوند،اجازه می دهد تا توربین بادی با توجه به جهت باد غالب، انرژی بادی را به طور کارآمد استفاده کند..
تجهیزات ساختمانی: محرک های چرخش در ماشین آلات ساختمانی مانند حفاری ، جرثقیل ها و پمپ های بتنی استفاده می شود تا کنترل دقیق چرخش بوم ، بازو یا سطل را امکان پذیر کند.
ماشین آلات کشاورزی: تجهیزات کشاورزی، از جمله ماشین های برداشت و سیستم های آبیاری، اغلب از محرک های چرخش برای کنترل حرکت و موقعیت مختلف اجزای مختلف استفاده می کنند.
دستکاری مواد: سیستم های حمل و نقل، بارگذاری مواد و استایل ها از محرک های چرخش برای کنترل حرکت و موقعیت کمربند های حمل و نقل و سایر تجهیزات استفاده می کنند.
جداول چرخشی: در کاربردهای تولید و ماشینکاری، درایوهای چرخشی در جداول چرخشی استفاده می شود تا شاخص سازی دقیق و موقعیت قطعات کار را در طول فرآیندهای ماشینکاری امکان پذیر کند.
تجهیزات دریایی و ساحلی: محرک های چرخش در جرثقیل های کشتی، دستگاه های حفاری ساحلی و سیستم های موقعیت مکانی کشتی برای کنترل چرخش تجهیزات و بارهای مورد استفاده قرار می گیرند.
پلتفرم های کاری هوایی: پلتفرم های لیفت و کامیون های سطل از محرک های چرخش برای کنترل حرکت و موقعیت پلتفرم کار استفاده می کنند و دسترسی به مناطق بالاتری را فراهم می کنند.
انرژی های تجدید پذیر: علاوه بر کاربردهای بادی و خورشیدی، درایو های چرخش در سیستم های انرژی مد و امواج برای کنترل جهت گیری دستگاه های جذب انرژی استفاده می شوند.
بشقاب های ماهواره ای: محرک های چرخش، جهت گیری دقیق و ردیابی بشقاب های ماهواره ای را برای حفظ ارتباط با ماهواره های در مدار امکان پذیر می کند.
پخش و نظارت: آنها در آنتن های پخش رادیویی و تلویزیونی و سیستم های دوربین نظارت برای کنترل حرکت آنتن یا دوربین استفاده می شوند.
تولید خودکار: محرک های چرخش در فرآیندهای مختلف تولید خودکار نقش دارند که در آن حرکت چرخش دقیق و موقعیت گذاری مورد نیاز است.
دفاع و هوافضا: در کاربردهای نظامی و هوافضا، آنها در سیستم های رادار، پرتاب کننده های موشک و تلسکوپ ها برای کنترل جهت گیری تجهیزات استفاده می شوند.
صنعت سرگرمی: در پارک های تفریحی، از جمله چرخ های فلکی و سیستم عامل های چرخشی در پارک های تفریحی، می توان درایوهای چرخش یافت.
تلسکوپ ها و رصدخانه ها: رصدخانه ها و تلسکوپ های نجومی برای موقعیت دقیق و ردیابی اجرام آسمانی از محرک های چرخش استفاده می کنند.
تجهیزات معدن و معدن: در تجهیزات معدن سنگین، مانند حفاری های چرخ سطل و دستگاه های جمع آوری سنگ، برای کنترل حرکت اجزای معدن استفاده می شود.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
بسته بندی و حمل و نقل ردیاب خورشیدی
درایو سوئیچ ردیاب خورشیدی در یک جعبه امن بسته بندی شده است تا از آن در طول حمل و نقل محافظت شود.
پس از آن جعبه را در جعبه چوبی بزرگ تر برای حمل و نقل قرار می دهند.
سپس جعبه برای حمل و نقل با نوار نوار بسته می شود.
سپس بسته به آدرس مشتری ارسال می شود.
