جزئیات محصول:
|
| وزن بسته بندی: | 53 کیلوگرم | سطح نویز: | ≤50dB |
|---|---|---|---|
| ولتاژ ورودی: | ۲۴ ولت | محدوده سرعت: | 0.1-100 دور در دقیقه |
| نام محصول: | ردیاب خورشیدی Slew Drive | درخواست: | سیستم ردیابی خورشیدی PV |
| دقت: | 0.1 درجه | وضوح: | 3600ppr |
| برجسته کردن: | دستگاه ردیابی خورشیدی با دقت بالا,IP66 حفاظت درایو خورشیدی,۵۳ کیلوگرم سوئیچ خورشیدی,IP66 Protection Solar Slew Drive,53 Kg Solar Slew Drive |
||

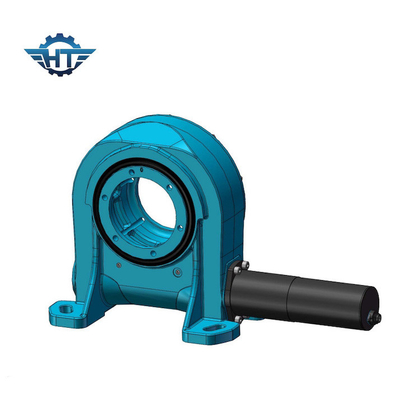

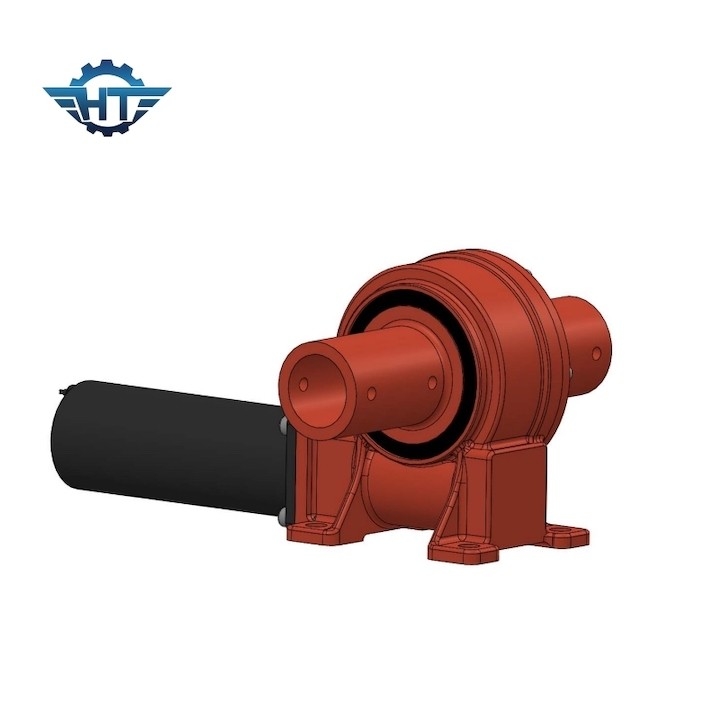

ردیاب خورشیدی با دقت بالا، رزولوشن 0.01° IP66
توضیحات محصول
یک محرک چرخش، همچنین به عنوان محرک چرخش یا محرک پرتگاه چرخش شناخته می شود، یک قطعه مکانیکی است که در کاربردهای مختلف برای امکان چرخش کنترل شده بار در اطراف یک محور مرکزی استفاده می شود.این دستگاه ها معمولا در ماشین آلات صنعتی یافت می شوند.، سیستم های ردیابی خورشیدی، توربین های بادی، تجهیزات ساختمانی و سایر کاربردهایی که چرخش کنترل شده و دقیق مورد نیاز است.
در اینجا توصیف ویژگی های کلیدی و اجزای یک محرک چرخش است:
محفظه اصلی: محرک چرخش به طور معمول از یک محفظه محکم و فشرده تشکیل شده است که شامل تمام اجزای داخلی است.محفظه طراحی شده است تا تحمل بار سنگین و شرایط زیست محیطی.
محور مرکزی: در هسته ی محرک چرخش یک محور مرکزی است که اغلب به عنوان چرخ دنده نامیده می شود و به عنوان نقطه ی محور برای حرکت چرخش عمل می کند.
مکانیسم دنده: عملکرد اصلی محرک چرخش این است که حرکت چرخش را به حرکت زاویه ای تبدیل کند. این کار از طریق مکانیسم دنده انجام می شود.که معمولاً شامل یک پیچ کرم و یک دنده حلقه ای استپیچ کرم با دندانهای چرخ دنده متصل می شود و چرخش کنترل شده را امکان پذیر می کند.
موتور محرک: برای کنترل چرخش محرک چرخش، معمولاً یک موتور محرک خارجی متصل می شود. موتور چرخش و قدرت لازم برای چرخش بار را فراهم می کند.
اسب ها: اسب های با کیفیت بالا اجزای مهمی از محرک چرخش هستند. آنها پشتیبانی و کاهش اصطکاک را فراهم می کنند و چرخش صاف و کارآمد را امکان پذیر می کنند.برخی از محرک های چرخش دارای ردیف های متعدد از لاغری برای افزایش ثبات هستند.
مهر و موم: برای محافظت از اجزای داخلی از گرد و غبار، کثافت و رطوبت، درایوهای چرخش با مهر و موم و گاسکت مجهز هستند.روغن مناسب برای کاهش فرسایش و اطمینان از قابلیت اطمینان طولانی مدت ضروری است.
فلنج نصب: بسته به کاربرد، ممکن است یک فلنج نصب برای اتصال محرک چرخش به طور ایمن به ساختار اطراف اضافه شود.
دنده های خروجی: برخی از درایوهای چرخش دارای دنده خروجی هستند که به بار مورد نیاز برای چرخش متصل می شود. این دنده می تواند متناسب با نیازهای خاص برنامه سفارشی شود.
پارامترهای فنی
|
مدل |
تورک خروجی نامی (N.m) |
چرخش ثابت (kN.m) |
چرخش خم (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
کارایی |
دقت (درجه) |
IP |
Tep کار ((°C) |
خود قفل |
وزن (کیلوگرم) |
|
3 سانتی متر |
806 |
9 |
5 |
22 |
15 |
31:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
12 کیلوگرم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
18 کیلوگرم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
32 کیلوگرم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
28 کیلوگرم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
52 کیلوگرم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
۶۵ کیلوگرم |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
88 کیلوگرم |
|
17 اینچ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
135 کیلوگرم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
192 کیلوگرم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
۴۰ درصد |
≤0.15 |
66 |
-40+80 |
آره |
251 کیلوگرم |
درخواست ها
محرک های چرخش نقش مهمی در بسیاری از صنایع و کاربردهایی که نیاز به چرخش دقیق کنترل شده و ظرفیت حمل بار دارند، دارند.در اینجا لیستی از برنامه های کاربردی به طور معمول استفاده می شود از درایوهای چرخ دار:
سیستم های ردیابی خورشیدی: آنها برای جهت دهی پانل های خورشیدی و آرایه ها برای به حداکثر رساندن جذب انرژی و بهبود کارایی تولید انرژی خورشیدی استفاده می شوند.
توربین های بادی: درایوهای چرخش برای کنترل جهت گیری نسیل و تیغه ها برای استفاده موثر از انرژی باد استفاده می شود.
تجهیزات ساختمانی: مانند حفاری ، جرثقیل ها و پمپ های بتنی ، برای کنترل دقیق چرخش بوم ، بازو یا سطل استفاده می شود.
ماشین آلات کشاورزی: ارتش ترکیبی از ماشین های برداشت و سیستم های آبیاری از درایوهای چرخش برای تسهیل حرکت و موقعیت مختلف اجزای مختلف استفاده می کند.
دستکاری مواد: در سیستم های ناقل، بارگذاری مواد و اسپیکر ها برای کنترل حرکت و موقعیت کمربند های ناقل و سایر تجهیزات ، در سیستم های ناقل ، بارگذاری مواد و اسپیکر استفاده می شود.
علاوه بر این، محرک های چرخش در جداول چرخش برای شاخص سازی دقیق و موقعیت قطعات در طول فرآیندهای ماشینکاری، جرثقیل های کشتی، دستگاه های حفاری دریایی، سیستم های موقعیت مکانی کشتی،پلتفرم های بلند و کامیون های سطل، سیستم های انرژی مد و امواج، آنتن های پخش و سیستم های دوربین نظارت، تولید خودکار، تجهیزات نظامی و فضایی، سواری پارک سرگرمی،رصدخانه ها و تلسکوپ های نجومی، و تجهیزات معدن سنگین.
این مثال ها تنوع محرک های چرخش و اهمیت آنها را در جنبه های مختلف صنعت برای اطمینان از عملکرد کارآمد و ایمن نشان می دهد.
پشتیبانی و خدمات
پشتیبانی فنی و خدمات درایو سوئیچ ردیاب خورشیدی
در
خدمات ما شامل:
پیشنهادات نصب و راه اندازی
دستورالعمل های نگهداری
راه حل مشکل
اگر سوالی دارید یا به کمک احتیاج دارید، لطفاً با ما تماس بگیرید. ما مشتاقانه منتظر کمک به شما هستیم تا بیشترین بهره را از درایو سوئیچ ردیاب خورشیدی خود ببرید.
بسته بندی و حمل
بسته بندی و حمل
با دقت هر یک از سوئیچ درایور های ردیاب خورشیدی را با کارتون عسل و بلوک های محدودی بسته بندی کنید.
بسته بندی و برچسب گذاری با جزئیات حمل و نقل
اطمینان حاصل کنید که تمام مواد بسته بندی بدون گرد و غبار و کثافت هستند.
گزارش تست را در جعبه وارد کنید.
کشتی با استفاده از یک حامل قابل اعتماد.
