جزئیات محصول:
|
| گواهینامه ها: | ISO9001، CE | نصب و راه اندازی: | عمودی |
|---|---|---|---|
| طول عمر: | 30 سال | منبع برق: | 24 VDC |
| محافظت: | IP66 | محافظت از ویژگی: | محصور شده است |
| رنگ استاندارد: | همان طور که درخواست شد | استفاده: | ردیاب های خورشیدی بهینه شده |
| برجسته کردن: | تک محور کرم گیر سوئیچ درایو,24 ولت درایو چرخ دنده,محور تک چرخ دنده,24V Gear Slew Drive,Single Axis Gear Slew Drive |
||

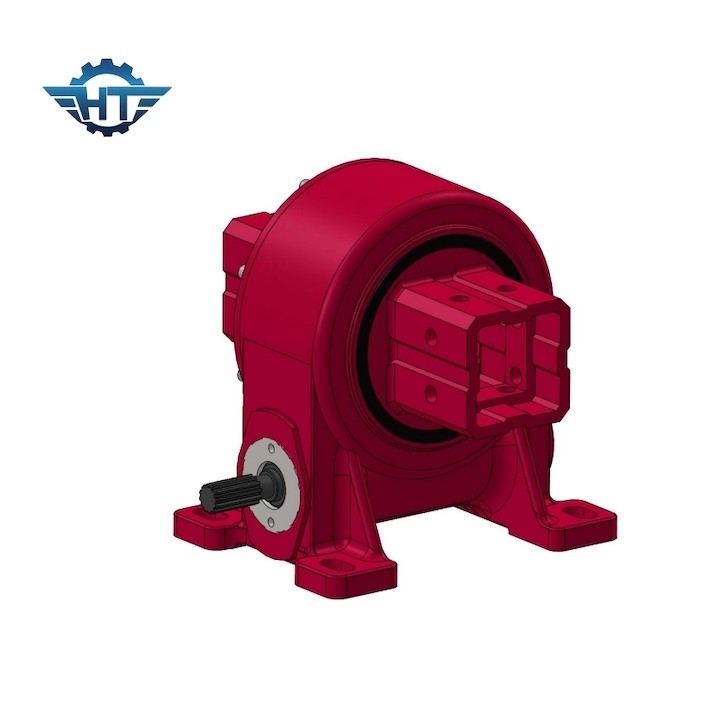

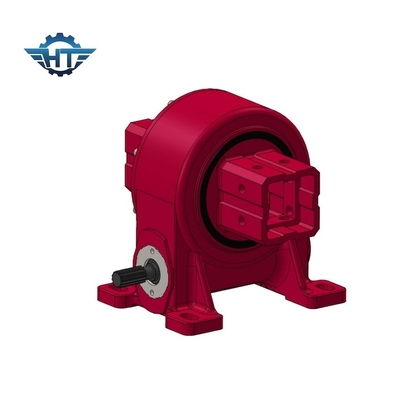

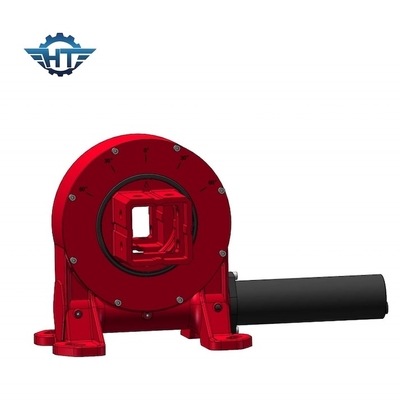

VE5 تک محور 24 ولت الکتریکی موتور سیاره ای کرم Gear Slew Drive
توضیحات درایو کرم گیر
دنده کرم، که به عنوان یک ورم درایو نیز شناخته می شود، یک سیستم دنده مکانیکی است که شامل یک چرخ دندان دار، به نام دنده کرم است، که با یک دنده پیچ مانند چرخش، به نام کرم، شبکه می شود.دستگاه کرم شبیه یک رشته پیچ است، در حالی که دنده کرم شبیه یک دنده استوانه ای با دندان هایی است که در اطراف آن پیچیده می شود.
ابزار کرم و کرم دارای شاخه های عمودی هستند و وقتی کرم چرخش می کند، با دندان های ابزار کرم درگیر می شود و باعث می شود که آن نیز چرخش کند.زاويه دندون هاي مارشال دار روي کرم باعث حرکت کششي مي شود، که منجر به کاهش دنده بین دو جزء می شود. نسبت کاهش توسط تعداد دندان ها در دنده کرم و تعداد رشته ها در کرم تعیین می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن ((کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17 اینچ | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
درخواست ها
دنده های کرم به طور معمول در ماشین آلات و تجهیزات مختلف، از جمله سیستم های حمل و نقل، ماشین آلات بسته بندی، آسانسورها و آسانسورها، مکانیزم های هدایت خودرو،و کاربردهای صنعتی که حرکت کنترل شده و انتقال گشتاور مورد نیاز است.
ویژگی ها
برخی از مزایای چرخ چرخ کرم عبارتند از:
کاهش سرعت بالا: چرخ چرخ کرم نسبت کاهش سرعت بالا را ارائه می دهد که به کاهش سرعت قابل توجهی بین شاخه های ورودی و خروجی اجازه می دهد.این باعث می شود آنها مناسب برای برنامه های کاربردی که در آن گشتاور بالا و خروجی سرعت پایین مورد نیاز است.
طراحی جمع و جور: ماهیت جمع و جور دنده های کرم آنها را برای کاربردهایی که فضا محدود است ایده آل می کند. ترتیب محوری آنها در مقایسه با سایر سیستم های دنده ها منجر به اثر کمتری می شود.
ویژگی قفل کردن خود: دنده های کرم دارای یک ویژگی قفل کردن خود هستند، به این معنی که دنده کرم نمی تواند به راحتی کرم را هدایت کند.این ویژگی باعث می شود دنده های کرم در کاربردهایی که در آن حفظ موقعیت یا جلوگیری از رانندگی عقب ضروری است مفید باشند.
مقاومت در برابر ضربه های سنگین: چرخ چرخ کرم می تواند به دلیل منطقه تماس بزرگ بین دندانهای کرم و دندهای چرخ چرخ کرم، بار ضربه های سنگین را تحمل کند.این باعث می شود آنها مناسب برای کاربردهای سنگین.
