| نام تجاری: | HangTuo |
| شماره مدل: | VE9 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
راه حل درایو ردیاب خورشیدی با گشتاور بالا برای تولید مطمئن برق PV
شرح

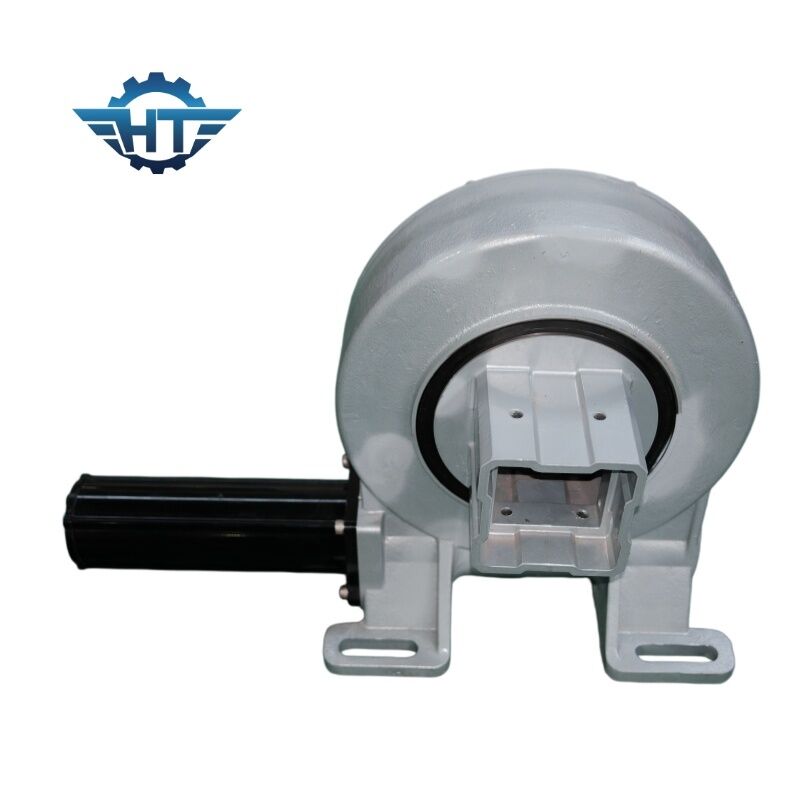

درایو چرخان کرم دنده فشرده VE9 یک راه حل درایو دوار با کارایی بالا است که به طور خاص برای سیستم های ردیابی خورشیدی، از جمله ردیاب های PV تک محوره، ردیاب های خورشیدی دو محوره و کاربردهای انرژی خورشیدی متمرکز (CSP) طراحی شده است.
درایو چرخان VE9 با ترکیب یک مکانیزم دقیق کرم دنده ساعت شنی با یک موتور دنده 24 ولت DC یکپارچه، انتقال گشتاور مطمئن، موقعیت یابی دقیق و ظرفیت باربری استثنایی را در محیط های خورشیدی بیرونی ارائه می دهد.
با ساختار فشرده، قابلیت خود قفل شوندگی و ظرفیت گشتاور واژگونی بالا، VE9 برای افزایش پایداری و طول عمر سیستم های ردیابی خورشیدی در شرایط آب و هوایی متغیر مهندسی شده است.
ویژگی ها
ساختار انتقال کرم دنده مستحکم
محفظه با استحکام بالا
پشتیبانی بلبرینگ دقیق
طراحی آب بندی مقاوم در برابر آب و هوا
نیازهای نگهداری کم
این دستگاه برای کنترل چرخشی پایدار در طول چرخه عمر کامل سیستم ردیابی خورشیدی طراحی شده است.
راه حل های سفارشی درایو ردیاب خورشیدی
Hangtuo راه حل های درایو چرخان سفارشی را بر اساس الزامات پروژه ارائه می دهد، از جمله:
نسبت های دنده مختلف
ابعاد نصب سفارشی
ادغام موتور
انکودرها و سنسورهای اختیاری
الزامات خاص حفاظت از محیط زیست
لطفاً برای انتخاب مدل یا پشتیبانی فنی برای پروژه ردیاب خورشیدی بعدی خود با ما تماس بگیرید.
داده های فنی درایو چرخان گیربکس کرم VE
| مدل | نسبت | گشتاور خروجی نامی (N.m) | گشتاور شیب (N.m) | گشتاور نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | راندمان | دقت (°) | خود قفل شونده | وزن (kg) |
| 3 اینچ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | بله | 12 |
| 5 اینچ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | بله | 18 |
| 7 اینچ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | بله | 32 |
| 8 اینچ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | بله | 28 |
| 9 اینچ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | بله | 52 |
| 12 اینچ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | بله | 65 |
| 14 اینچ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | بله | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | بله | 135 |
| 21 اینچ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | بله | 192 |
| 25 اینچ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | بله | 251 |
چرا درایو چرخان ردیاب خورشیدی VE9 را انتخاب کنیم؟
1. طراحی فشرده و چگالی گشتاور بالا
برخلاف راه حل های دوار سنتی که به گیربکس ها و اجزای نصب جداگانه نیاز دارند، VE9 گیربکس چرخان و مکانیزم درایو را در یک واحد فشرده ادغام می کند تا نیازهای سختگیرانه برنامه های ردیابی خورشیدی را برآورده کند. این طراحی به موارد زیر کمک می کند:
کاهش نیاز به فضای نصب
ساده سازی طراحی ساختاری ردیاب
کاهش هزینه های ادغام سیستم
بهبود راندمان نصب در محل
2. مکانیزم کرم دنده خود قفل شونده برای مقاومت در برابر بارهای باد
ردیاب های خورشیدی در محیط های باز بیرونی کار می کنند که بارهای باد می توانند نیروهای ضربه ای عظیمی ایجاد کنند. VE9 از طراحی کرم دنده ساعت شنی با ویژگی های خود قفل شوندگی ذاتی استفاده می کند و موقعیت پنل خورشیدی را حتی زمانی که موتور خاموش است حفظ می کند.
مزایای کلیدی عبارتند از: مقاومت بهبود یافته در برابر باد، کاهش خطر عقب راندن، ایمنی بهبود یافته ردیاب و مصرف انرژی کمتر در دوره های بیکاری.
3. موتور 24 ولت DC یکپارچه برای ادغام آسان سیستم
VE9 می تواند به موتور دنده 24 ولت DC مجهز شود و یک راه حل درایو کامل برای سیستم های ردیابی PV ارائه دهد. از بازخورد سنسور هال پشتیبانی می کند. کاربردهای درایو چرخان VE9
درایو چرخان کرم دنده VE9 برای موارد زیر مناسب است:
سیستم های ردیابی خورشیدی
ردیاب های PV تک محوره
ردیاب های خورشیدی دو محوره
نیروگاه های PV زمینی در مقیاس کاربردی
سیستم های PV توزیع شده
تجهیزات انرژی تجدیدپذیر
سیستم های هلیواستات انرژی خورشیدی متمرکز (CSP)
متمرکز کننده های خورشیدی
سیستم های موقعیت یابی انرژی تجدیدپذیر
کاربردهای صنعتی
ماشین آلات ساختمانی
سکوی کار متحرک
سیستم های موقعیت یابی خودکار
