جزئیات محصول:
|
| مدل: | چرخ دنده VE9 | قفل خودکار: | آره |
|---|---|---|---|
| گواهینامه ها: | ISO9001، CE | چرخه کار: | 30 سال |
| مواد: | 50Mn,42CrMo | کاربرد: | سیستم ردیابی خورشیدی تک محوره |
| رنگ: | همان طور که درخواست شد | دقت: | 0.15 درجه |
| برجسته کردن: | موتور چرخشی هیدرولیک خود قفل IP66,درایو چرخشی عمودی 50Mn 42CrMo,50Mn 42CrMo هیدرولیک درایو چرخشی |
||

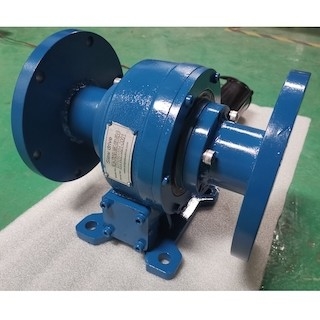

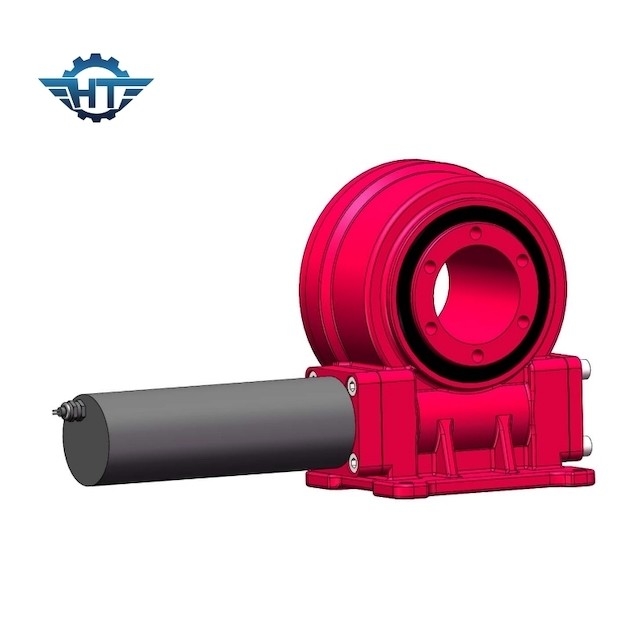

IP66 خود قفل دار 9 اینچی چرخشی عمودی برای سیستم ردیابی خورشیدی تک محوره
توضیحات درایو Slewing
درایوهای عمودی نصب شده IP66 به طور خاص برای سیستم های ردیابی خورشیدی که نیاز به ردیابی محور افقی دارند طراحی شده اند.چرخش دقیق درایو چرخشی عمودی به مکانیزم امکان ردیابی کامل را می دهد.این نوع حلقه چرخان عمودی با استفاده از آخرین فناوری که دارای مکانیزم ساعت شنی است ساخته شده است.
درایو چرخشی عمودی به طور کلی عمود بر زمین نصب می شود و به طور گسترده در پروژه های مختلف تولید برق فتوولتائیک مانند تولید برق از طریق زمین، سیستم ردیابی خورشیدی تک محوره تخت، سیستم ردیابی خورشیدی کج استفاده می شود.درایو چرخشی سری PE (با دقت بالا VE) با دقت بالایی می باشد، معمولاً این مدل با محفظه محصور می تواند از ورود گرد و غبار و آب به داخل جلوگیری کند.اگر مشتری قصد استفاده از پانل های خورشیدی را داشته باشد، می تواند منطقه پانل های خورشیدی 18-30 ㎡ را اداره کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
استفاده از دستگاه درایو چرخشی مقرون به صرفه و با بار بزرگ و ساختار پیوند مکانیکی دارای مزایای کم هزینه و قابلیت اطمینان بالا است.قابل استفاده در مناطق عرض جغرافیایی متوسط، راندمان تولید برق را می توان به طور موثر تا بیش از 25٪ بهبود بخشید.اصل ردیاب حلقه بسته با ترکیب الگوریتم‌های نجومی و حسگرها برای بهبود مؤثر دقت ردیابی اتخاذ شده است.قطعات چرخان اصلی از یاتاقان‌های مواد پلیمری استفاده می‌کنند که دارای مزایای مقاومت در برابر باد و شن و بدون نیاز به تعمیر و نگهداری هستند.برای محافظت از ایمنی و پایداری براکت دارای حالت های عملیاتی مختلفی مانند روز بارانی، روز برفی، حفاظت باد شدید و ... می باشد.ظرفیت و زاویه سیستم منعطف و سازگار با شرایط مختلف زمین است.
