جزئیات محصول:
|
| مواد: | 42CrMo، QT | مدل: | دو محور 3 اینچ |
|---|---|---|---|
| علامت تجاری: | سفارشی | چرخه کار: | 30 سال |
| کاربرد: | سیستم ردیابی خورشیدی دو محوره | سرویس OEM: | در دسترس |
| پشتیبانی فنی: | 24 ساعت | زمان بین شروع و اتمام فرآیند تولید: | 3 تا 45 روز |
| برجسته کردن: | درایو چرخش چرخ دنده حلزونی,درایو چرخشی Worm Gear 3 اینچی,درایو چرخشی پوشش دار برای سیستم ردیابی خورشیدی |
||

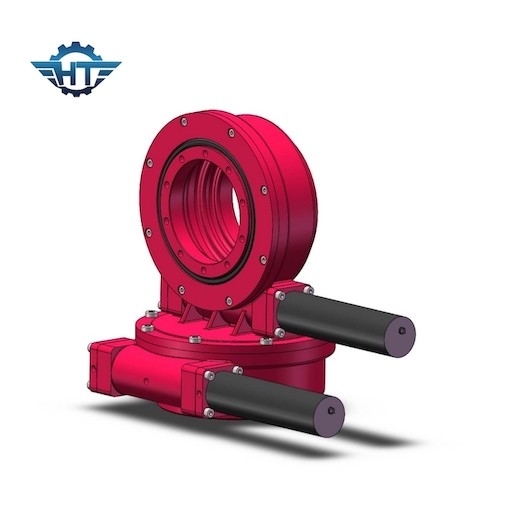

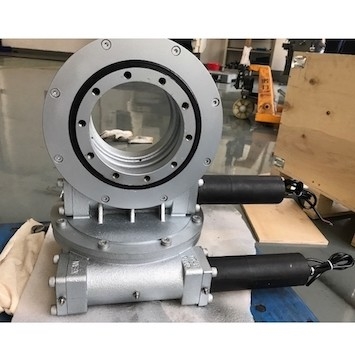

سیستم ردیابی خورشیدی دو محوره گیربکس SDE1 Worm Gear Slewing Driver Enveloped
شرح درایو چرخ دنده کرم پوشیده شده
برای درایو چرخشی، ده اندازه مختلف از 3 اینچ تا 25 اینچ با بیش از 60 مدل از جمله دو محوره، تک محوری برای برآورده کردن الزامات ردیابی منظم و دقیق در سیستم PV مانند سیستم ردیابی مایل، سیستم ردیابی تک تخت، محور دوان موجود است. سیستم ردیابی خورشیدی، CPV و میدان های ردیابی انرژی حرارتی خورشیدی (CSP).
مکانیزم قفل، درایو چرخان عملکرد بسیار مهمی دارد، یعنی مکانیسم قفل، ساختار کاهش سرعت کرم توربین، باعث می شود درایو چرخشی با عملکرد خود قفل شونده، زمانی که نسبت کاهش آن به یک نسبت خاص برسد، تقریبا می تواند کاملاً از ضربه معکوس مکانیسم متحرک روی موتور محافظت می کند و حتی حرکت کل مکانیسم را کاملاً قفل می کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
پرسش و پاسخ
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً اطلاعات زیر را برای انتخاب درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه این که آیا درایویی که توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
