جزئیات محصول:
|
| تایپ کنید: | درایو چرخ دنده کرم VE3 | محل مبدا: | چانگژو، چین |
|---|---|---|---|
| حفاظت: | IP66، محصور شده است | تابع: | گشتاور عقبگرد بالا |
| بسته: | جعبه تخته سه لا | مدت زمان گارانتی: | 5 تا 10 سال |
| کاربرد: | سیستم ردیابی پنل خورشیدی | درجه خوردگی: | C4، C5 |
| برجسته کردن: | گیربکس کرمی 3 اینچی با موتور,گیربکس کرم بار سنگین با موتور,گیربکس چرخشی درایو با بار سنگین |
||

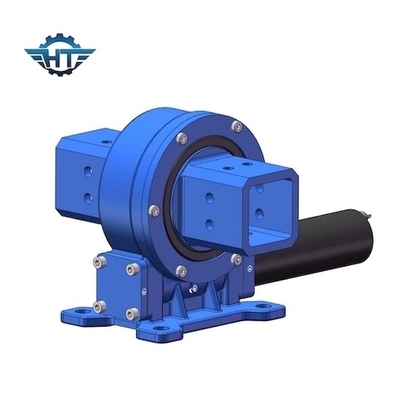

گیربکس 3 اینچی عمودی IP66 Slew Drive، بارگذاری سنگین برای سیستم ردیابی پنل خورشیدی
توضیحات گیربکس Slew Drive
درایو چرخشی VE6 یک نیمه دنده و توقف محدود است که برای یک سیستم ردیابی خورشیدی تک محور طراحی شده است.درایوهای چرخان ما با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرند.
| درایو چرخشی 6 اینچی | |
| نام تجاری | Hangtuo |
| گشتاور خروجی | 5100 نیوتن متر |
| گشتاور لحظه کج شدن | 8000 نیوتن متر |
| نگه داشتن گشتاور | 39000 نیوتن متر |
| رتبه بندی محوری استاتیک | 110 کیلو نیوتن |
| نسبت دنده | 51:1 |
| Tacking Precision | ≤0.15 درجه |
| وزن خالص | 12 کیلوگرم |
| استاندارد | CE/ISO |
| محل مبدا | چین |
| سرویس | سرویس OEM، راه حل سفارشی |
| مواد | 42CrMo، QT |
| شرایط حمل و نقل | از طریق دریا، هوا، راه آهن، اکسپرس |
| زمان تحویل | 3 تا 45 روز |
| نزدیکترین بندر | شانگهای، نینگبو |
| شرایط پرداخت |
T/T، پی پال |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخشی دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
