جزئیات محصول:
|
| مدل: | درایو چرخ دنده کرم VE9 | ویژگی: | مکانیسم دنده قفل |
|---|---|---|---|
| گواهینامه: | ISO9001، CE | ضمانتنامه: | 5 تا 10 سال |
| مواد: | 50Mn، 42CrMo | کاربرد: | سیستم ردیابی براکت |
| رنگ: | خاکستری نقره ای | دقت، درستی: | 0.15 درجه |
| برجسته کردن: | VE9 Worm Gear Slew Drive, Worm Gear Slew Drive IP66,worm slew drive IP66,Worm Gear Slew Drive IP66,worm slew drive IP66 |
||

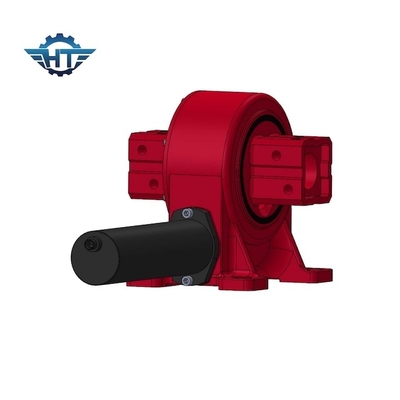

VE9 Worm Gear Vertical Slew Drive for Solar Mouting Bracket Tracket System
Worm Gear Self Lock Slew Drive توضیحات محصول
درایو چرخشی یک مکانیسم انتقال کاهش است که با منبع نیروی محرکه یکپارچه شده است.دارای مکانیزم چرخ دنده حلزونی است، بنابراین قفل خودکار است.همچنین دارای محفظه بیرونی و آب بندی اسکلت است، بنابراین درجه حفاظت IP66 است.چرخش درایو چرخان می تواند در یک محور یا در چندین محور با هم باشد.این یک مکانیسم انتقال کاهش همه منظوره است که عملکردهای چرخش، کاهش سرعت، و داشتن ساختاری ساده و ساخت و نگهداری راحت را به طور همزمان یکپارچه می کند.درایو چرخشی می تواند چرخش محیطی نامحدود و کاهش سرعت را درک کند و می تواند نیروی محوری بزرگتر، نیروی شعاعی و نیروی واژگونی را تحمل کند.از مزایای دقت بالا، ساختار فشرده و ظرفیت حمل بزرگ برخوردار است.برای یک عمر مزرعه ای 30 ساله طراحی، آزمایش و استفاده می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
کاربرد درایو چرخشی معمولاً در موارد زیر یافت می شود: توربین های بادی، انتقال دهنده های بار سنگین، ردیاب های خورشیدی، جرثقیل های بندری، تجهیزات هیدرولیک، مکانیزم های فرمان جرثقیل، سیستم های اتوماسیون، دستکاری کننده های بار سنگین، جداول کنترل انحراف و زمین.
