جزئیات محصول:
|
| مدل: | VE7 | نسبت دنده: | 57:1 |
|---|---|---|---|
| کاربرد: | نصب سیستم ردیابی | گشتاور خروجی نامی: | 7344 نیوتن متر |
| نگه داشتن گشتاور: | 60000 نیوتن متر | گشتاور کج: | 10000 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | درایو چرخشی عمودی الکتریکی VE7,درایو چرخشی الکتریکی 10000 نیوتن متر,درایو موتور 10000 نیوتن متری |
||

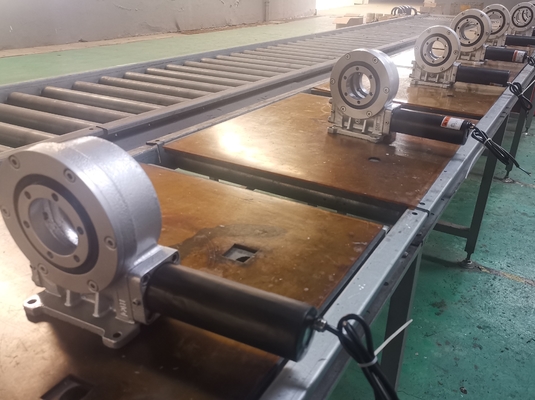

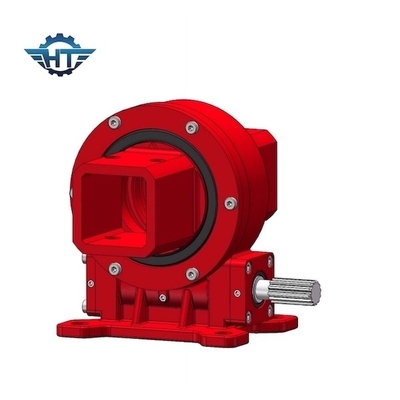

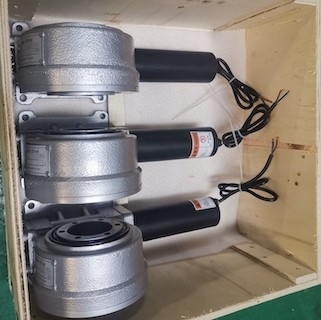

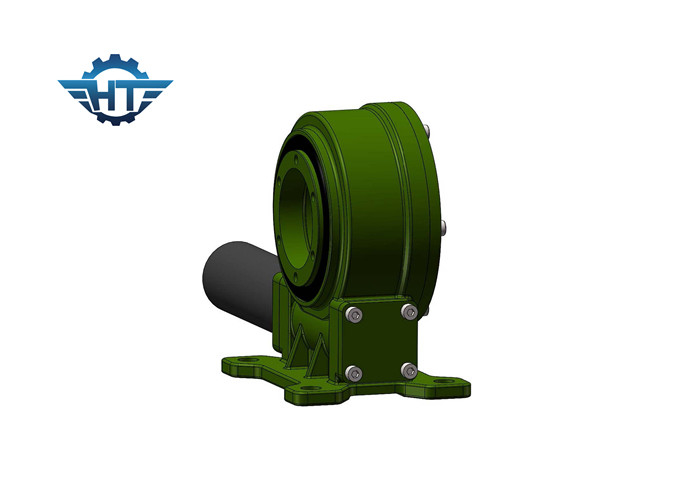

درایو چرخ دنده کرم عمودی VE7 با موتورهای دنده الکتریکی 24VDC برای ردیاب های خورشیدی
Worm Gear Slewing Drive توضیحات
واحد درایو چرخ دنده حلزونی یک واحد فشرده ساخته شده است که از یک چرخ دنده، پایه و کرم تشکیل شده است.این واحد مزایای چرخ دنده و کرم را در یک واحد به ارمغان می آورد.
درایوهای چرخشی عمودی تک محور به صورت عمودی نصب می شوند، به طور خاص برای سیستم های ردیابی خورشیدی تک محوره مسطح که نیاز به ردیابی به سمت خورشید از شرق به غرب دارند، طراحی شده است.چرخش دقیق درایو چرخشی عمودی به مکانیزم امکان ردیابی کامل را می دهد.این نوع درایو چرخشی عمودی با استفاده از آخرین فناوری که دارای مکانیزم ساعت شنی است ساخته شده است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
خدمات سفارشی
شن و ماسه با اکستروژن وارد تجهیزات می شود و محصولاتی که عملکرد آب بندی ضعیفی دارند به راحتی ماسه را وارد می کنند.بنابراین، برای شرایط سخت کاری، مانند باران کمتر و طوفان های شن شدید، محصولات ما از آب بندی های متعدد استفاده می کنند و علاوه بر آب بندی های معمولی، آب بندی های مکانیکی نیز اضافه می شود.
علاوه بر این، در شرایط دمای پایین و اختلاف دمای زیاد بین روز و شب، اختلاف دمای زیاد بین روز و شب باعث می‌شود که هوا در شب پس از گرم شدن و انبساط، متراکم شده و قطرات آب را متراکم کند.در این حالت علاوه بر سفتی، تورم بودن محصول نیز در نظر گرفته می شود.بنابراین در فرآیند طراحی و ساخت باید تدابیری اتخاذ شود تا از زنگ زدگی جلوگیری شود.
در برخی از نقاط، دما می تواند به منفی 40 درجه سانتیگراد در زمانی که دما پایین است، و دمای شدید در دمای بالا می تواند به حدود 50 درجه سانتیگراد بالای صفر برسد (در این زمان، دمای کارکرد کاهنده بالاتر است).برای حفظ عملکرد عادی کاهنده، به خصوص در شرایط سرد شدید، روانکاری باید تضمین شود.بنابراین روغن روانکاری با تکنولوژی دمای گسترده به طور کلی می تواند با دمای پایین منفی 40 تا منفی 60 درجه سانتیگراد سازگار شود و دمای بالای منفی 80 درجه سانتیگراد یا حتی بیش از 100 درجه سانتیگراد را تحمل کند.
تابش نور خورشید می تواند اثرات خاصی مانند پیر شدن لاستیک بر روی محصول داشته باشد.این مشکل را می توان با استفاده از مهر و موم های مکانیکی حل کرد تا قطعات هسته برای مدت طولانی در معرض نور خورشید قرار نگیرند.
