جزئیات محصول:
|
| مدل: | 14 اینچ | نگه داشتن گشتاور: | 54200 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
| بار محوری: | 680 کیلونیوتن | بار رادیکال: | 230 کیلونیوتن |
| گواهینامه: | ISO9001، CE | نقاشی شده: | در دسترس |
| ضمانتنامه: | 5 سال | خود قفل: | آره |
| برجسته کردن: | CE Electric Slew Drive,Electric Slew Drive 680kN,680kN حلقه چرخ دنده حلزونی,Electric Slew Drive 680kN,680kN worm gear slewing ring |
||

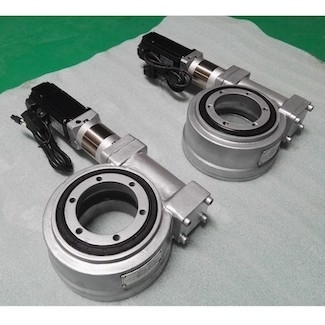

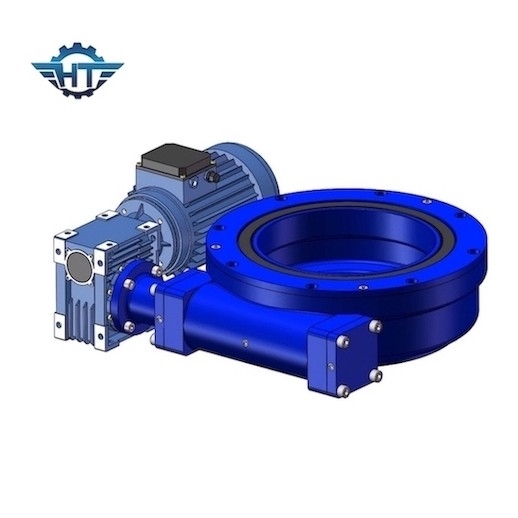

Worm Gear Slew Drive با موتور الکتریکی و جعبه دنده برای سیستم ردیابی خورشیدی
توضیحات محصول
Slewing Drive که یاتاقان حلقه چرخان نیز نامیده می شود، نوعی محصول است که قادر به تحمل بارهای محوری بزرگ با سرعت بسیار کم است.و بسته به نوع نیز برای جذب لحظه کج مناسب هستند.حلقه‌های چرخان در مدل‌های صنعتی موجود می‌باشد که در آنها حلقه‌ها از فولاد آهنگری ساخته شده‌اند و از آهنگ‌های گوی سخت شده نیز استفاده می‌شود.با پیشرفت فناوری، درایوهای چرخان بیشتری از فناوری کرم ساعت شنی استفاده می کنند، که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند.این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود.
درایو چرخان با استفاده از فناوری کرم استاندارد که در آن کرم در افقی است.نسبت سرعت شفت به رابطه بین تعداد رزوه های روی کرم و تعداد دندانه های چرخ دنده یا چرخ دنده کرم بستگی دارد.آنها محصولات استاندارد شده برای صنایع خاصی مانند صنعت خورشیدی و برنامه های کاربردی تلفن همراه مانند بیل مکانیکی هستند.این کرم توسط یک موتور الکتریکی یا موتور هیدرولیک، خواه با یک جعبه دنده سیاره ای اضافی، جعبه دنده حلزونی و غیره ترکیب شده باشد، تغذیه می شود.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
کاربرد Slew Drives
چرخش ما با دقت و گشتاور عالی نقش مهمی در زمینه هوش مصنوعی ایفا می کند، مانند ربات ها، فروشگاه های اسپری بدون گرد و غبار، بازوهای رباتیک و غیره. ما بسیاری از راه حل های طراحی شخصی سازی شده را توسعه داده و طراحی کرده ایم، یک راه حل چرخش کامل در ترکیب با شرایط عملیاتی خاص ارائه می شود.
چرخش ما هم در تجهیزات سنگین مانند خودروهای زرهی و هم در تجهیزات حساس نوری استفاده می شود.آنها با استحکام، دقت و قابلیت اطمینان مشخص می شوند.
slewing ما در صنعت ماشین آلات ساخت و ساز استفاده می شود و مورد استقبال مشتریان در داخل و خارج از کشور قرار گرفته است.یاتاقان چرخان ماشین آلات ساختمانی یک پایه ویژه انتقال نیرو در ماشین آلات ساختمانی است که به طور همزمان نیروی محوری، گشتاور واژگونی، نیروی شعاعی را تحمل می کند و برای چرخش نسبت به یکدیگر نیاز به دو قسمت دارد.کاربرد بلبرینگ چرخشی در صنعت ماشین آلات رایج تر است، مانند: ماشین آلات بالابر و تخلیه، ماشین آلات معدن، ماشین آلات بندری و غیره.
