جزئیات محصول:
|
| مدل: | 7 اینچ | نسبت دنده: | 57:1 |
|---|---|---|---|
| برنامه های کاربردی: | ردیاب PV | محل منبع: | چانگژو، چین |
| راننده: | موتور سنسور هال | نصب و راه اندازی: | عمودی افقی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.05 درجه |
| برجسته کردن: | PV Tracker Electric Slew Drive, 2000Nm Torque Solar Slewing Drive, PV Tracker Worm gear drive slew,2000Nm Torque Solar Slewing Drive,PV Tracker worm gear slew drive |
||

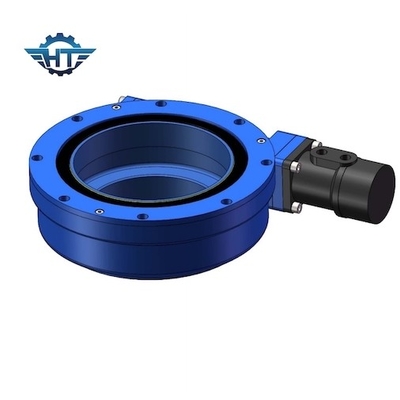

درایوهای چرخان خورشیدی ZSE7 با دقت بالا با موتور چرخ دنده سیاره ای برای ردیاب های PV
توضیحات درایو چرخشی با دقت بالا
عکس العمل - شکاف های خالی موجود بین دندانه های چرخ دنده و کرم یک عامل بسیار رایج و اغلب مهم و کلیدی در طراحی سیستم های دنده و محرک است.شکاف های بین آنها فضایی را برای اعمال روغن کاری فراهم می کند و می تواند به تحمل تنش های ناشی از گرمای عملیات در داخل کمک کند.
چرخ دنده و کرم در شرایط مش تقریبا کامل در تماس هستند.این به نوبه خود امکان انتقال بسیار کارآمد نیروی محرکه، توزیع یکنواخت بار و سطح بسیار چشمگیر دقت موقعیت یابی در درایو را فراهم می کند.
گیربکس های چرخشی ما در شرایط عملیاتی شدید عملکرد خوبی داشته اند.ما درایوهای slow را با صرفه جویی در هزینه از قطعات استاندارد، کاهش زمان تولید، طراحی های آزمایش شده و اثبات شده در کل محدوده و قطعات یدکی در دسترس برای واحدهای در حال خدمت به ویژه در تولید انبوه ارائه کردیم.
پارامترهای درایوهای چرخشی SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
برنامه ها به دقت بالایی نیاز دارند
سیستم نیروگاه خورشیدی سهموی:
کلکتور خورشیدی سهموی عمدتاً از بخش متمرکز، سیستم انتقال، واحد گرمایش و سیستم کنترل تشکیل شده است، طراحی سهمی ستونی را اتخاذ می کند، خورشید را از طریق کلکتور کنسانتره سهموی ردیابی می کند، نور مستقیم خورشید را در سطح لوله گیرنده جمع می کند تا سیال انتقال حرارت را گرم کند. و سپس در سیستم سیکل ترمودینامیکی.در سیستم ترمودینامیکی، کلکتورهای تغلیظ کننده Parabolic به صورت سری و موازی و از طریق طرح مدولار از میدان داغ مجموعه به هم متصل می شوند.
