جزئیات محصول:
|
| مدل: | 3 اینچ | نسبت دنده: | 31:1 |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | موتورهای 12/24 ولت DC | گواهینامه ها: | ISO9001، CE |
| نصب و راه اندازی: | افقی یا عمودی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | SE3 Electric Slew Drive,Small Worm Gear Slew Drive,حلقه چرخان چرخ دنده کرم ردیاب PV |
||

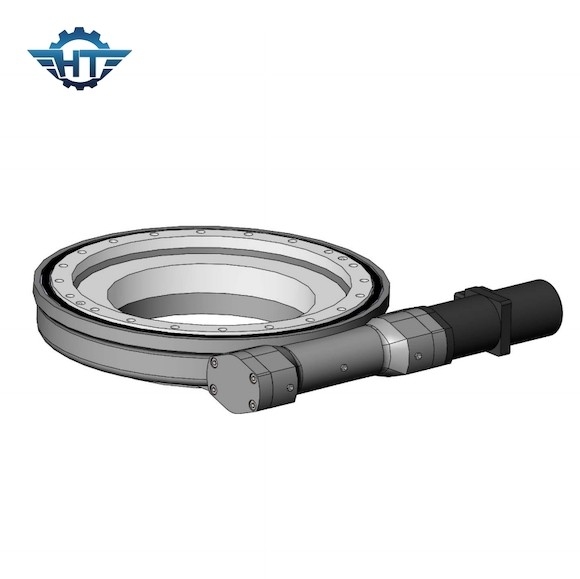

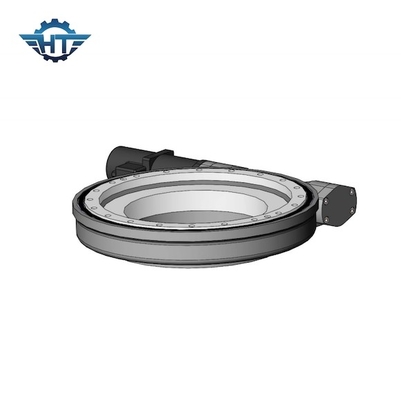

SE3 Small Worm Gear Slew Drive با موتور الکتریکی برای ردیاب های PV تک محوره
Small Worm Gear Slew Drive توضیحات
سیستم محرک کرم کشنده یک واحد فشرده ساخته شده است که از یک حلقه چرخان، صفحه پایه و کرم تشکیل شده است.این واحد مزایای حلقه چرخان و کرم را در یک واحد به ارمغان می آورد.
برای کاربردهایی که نیاز به چرخش آهسته با حرکت مداوم یا چرخه ای دارند که قادر به تحمل بارهای ترکیبی هستند مناسب است.این محصول با ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات می باشد.
به دلیل فشردگی، استحکام بالا و سایر مزایای ذکر شده، سیستم کرم درایو در تجهیزات مختلفی مانند سکوهای مونتاژ متحرک، سیستم ماهواره ای، جرثقیل های بارگیری هیدرولیک در وسایل نقلیه حمل و نقل، جرثقیل های دریایی کوچک، نردبان های چرخشی قابل گسترش، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی
مزایای
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
پارامترهای Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
برنامه های کاربردی
سیستم ردیابی تک محوره افقی
سیستم ردیابی تک محوری افقی که عمدتاً در مناطق عرض جغرافیایی میانی و پایین اعمال می شود، چند رشته تک محور افقی را از طریق مجموعه ای از دستگاه رانندگی برای دستیابی به ردیابی همزمان رشته های متعدد متصل می کند.آرایه پیوند می تواند 6 رشته، 8 رشته، 10 رشته و 12 رشته با ظرفیت نصب ماژول از 20kWp تا 60kWp باشد.تولید برق اضافی سالانه در مقایسه با براکت ثابت تا 15٪ تا 23٪ است.قابل استفاده در زمین های مختلف، مانند صحرا، مسطح، استخرهای ماهی در زمین شیب و غیره.
